计算机组成 -- Disruptor

缓存行填充

缓存行大小

1
2
3
4
5
6
7
$ sysctl -a | grep -E 'cacheline|cachesize'
hw.cachesize: 17179869184 32768 262144 6291456 0 0 0 0 0 0
hw.cachelinesize: 64
hw.l1icachesize: 32768
hw.l1dcachesize: 32768
hw.l2cachesize: 262144
hw.l3cachesize: 6291456

RingBufferPad

1
2
3
4
abstract class RingBufferPad
{
protected long p1, p2, p3, p4, p5, p6, p7;
}
  1. 变量p1~p7本身没有实际意义,只能用于缓存行填充,为了尽可能地用上CPU Cache
  2. 访问CPU里的L1 Cache或者L2 Cache,访问延时是内存1/15乃至1/100(内存的访问速度,是远远慢于CPU Cache的)
    • 因此,为了追求极限性能,需要尽可能地从CPU Cache里面读取数据
  3. CPU Cache装载内存里面的数据,不是一个个字段加载的,而是加载一整个缓存行
    • 64位的Intel CPU,缓存行通常是64 Bytes,一个long类型的数据需要8 Bytes,因此会一下子加载8个long类型的数据
    • 遍历数组元素速度很快,后面连续7次的数据访问都会命中CPU Cache,不需要重新从内存里面去读取数据

缓存失效

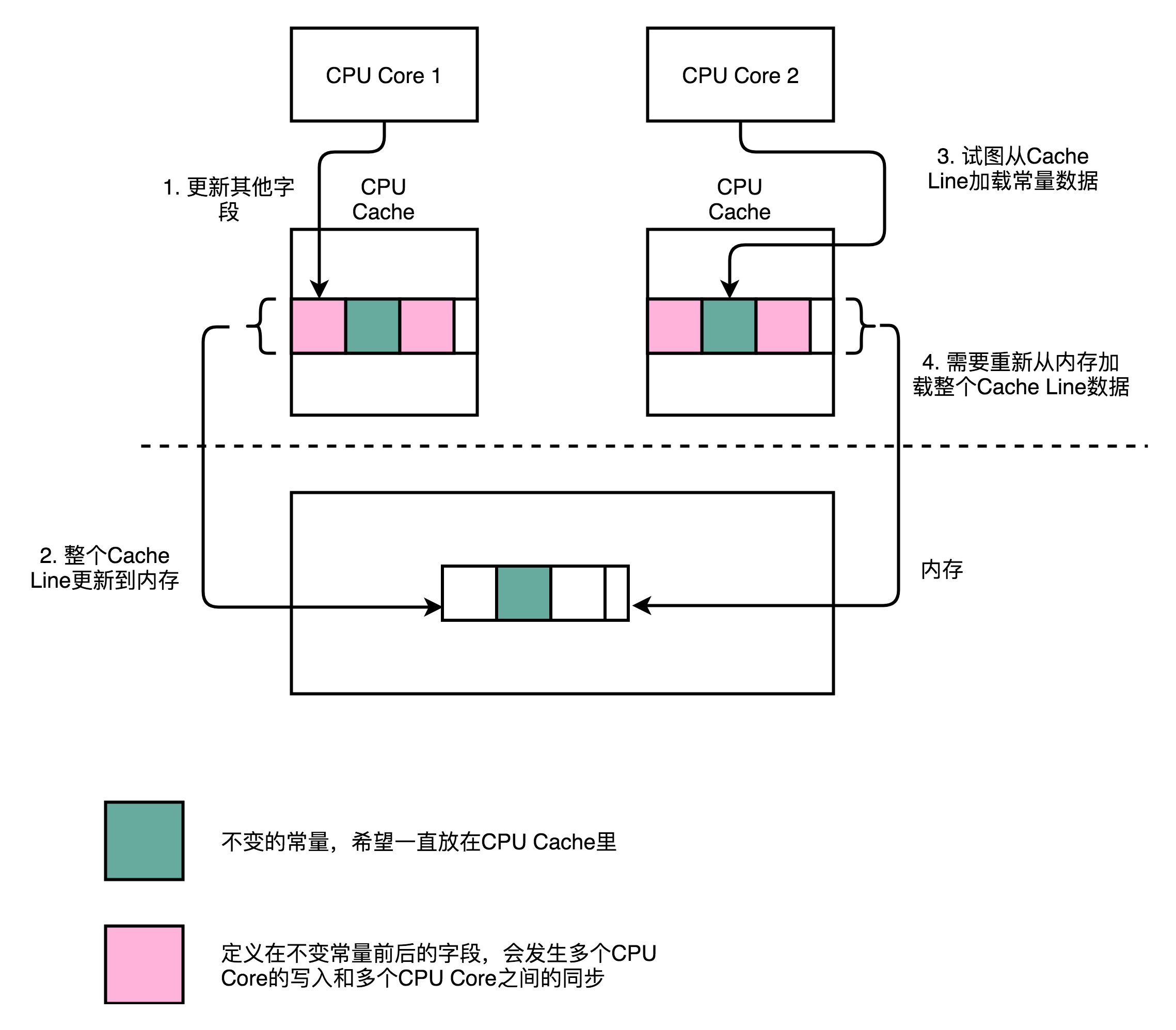

  1. CPU在加载数据的时候,会把这个数据从内存加载到CPU Cache里面
  2. 此时,CPU Cache里面除了这个数据,还会加载这个数据前后定义的其他变量
  3. Disruptor是一个多线程的服务器框架,在这个数据前后定义的其他变量,可能会被多个不同的线程去更新数据,读取数据
    • 这些写入和读取请求,可能会来自于不同的CPU Core
    • 为了保证数据的同步更新,不得不把CPU Cache里面的数据,重新写回到内存里面或者重新从内存里面加载
    • CPU Cache的写回加载,都是以整个Cache Line作为单位的
  4. 如果常量的缓存失效,当再次读取这个值的时候,需要重新从内存读取,读取速度会大大变慢

缓存行填充

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
abstract class RingBufferPad
{
protected long p1, p2, p3, p4, p5, p6, p7;
}

abstract class RingBufferFields<E> extends RingBufferPad
{
...
private final long indexMask;
private final Object[] entries;
protected final int bufferSize;
protected final Sequencer sequencer;
...
}

public final class RingBuffer<E> extends RingBufferFields<E> implements Cursored, EventSequencer<E>, EventSink<E>
{
...
protected long p1, p2, p3, p4, p5, p6, p7;
...
}

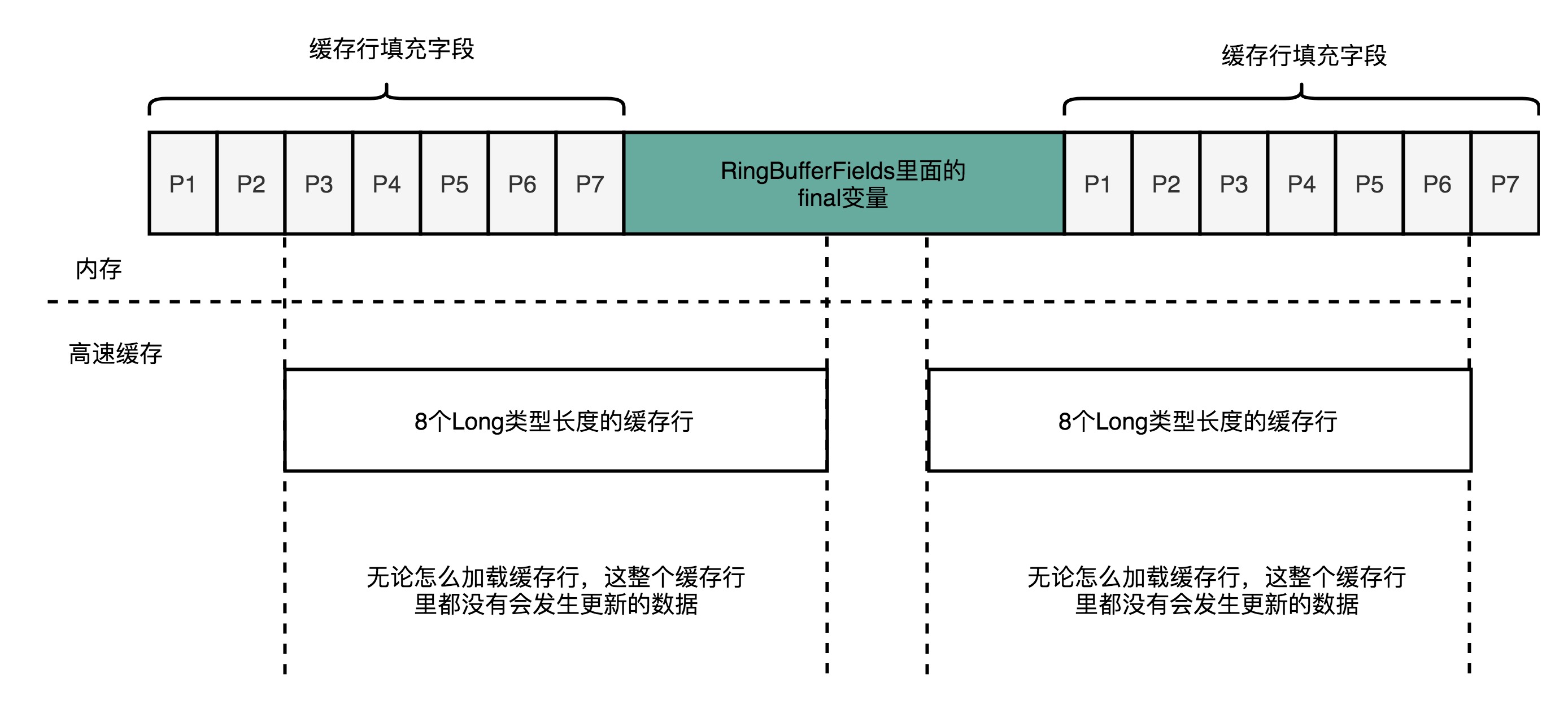

  1. Disruptor在RingBufferFields里面定义的变量前后分别定义了7个long类型的变量
    • 前面7个继承自RingBufferPad,后面7个直接定义在RingBuffer类中
    • 这14个变量没有任何实际用途,既不会去,也不会去
  2. RingBufferFields里面定义的变量都是final的,第一次写入之后就不会再进行修改
    • 一旦被加载到CPU Cache之后,只要被频繁地读取访问,就不会被换出CPU Cache
    • 无论在内存的什么位置,这些变量所在的Cache Line都不会有任何写更新的请求

空间局部性 + 分支预测

  1. Disruptor整个框架是一个高速的生产者-消费者模型下的队列
    • 生产者不停地往队列里面生产新的需要处理的任务
    • 消费者不停地从队列里面处理掉这些任务

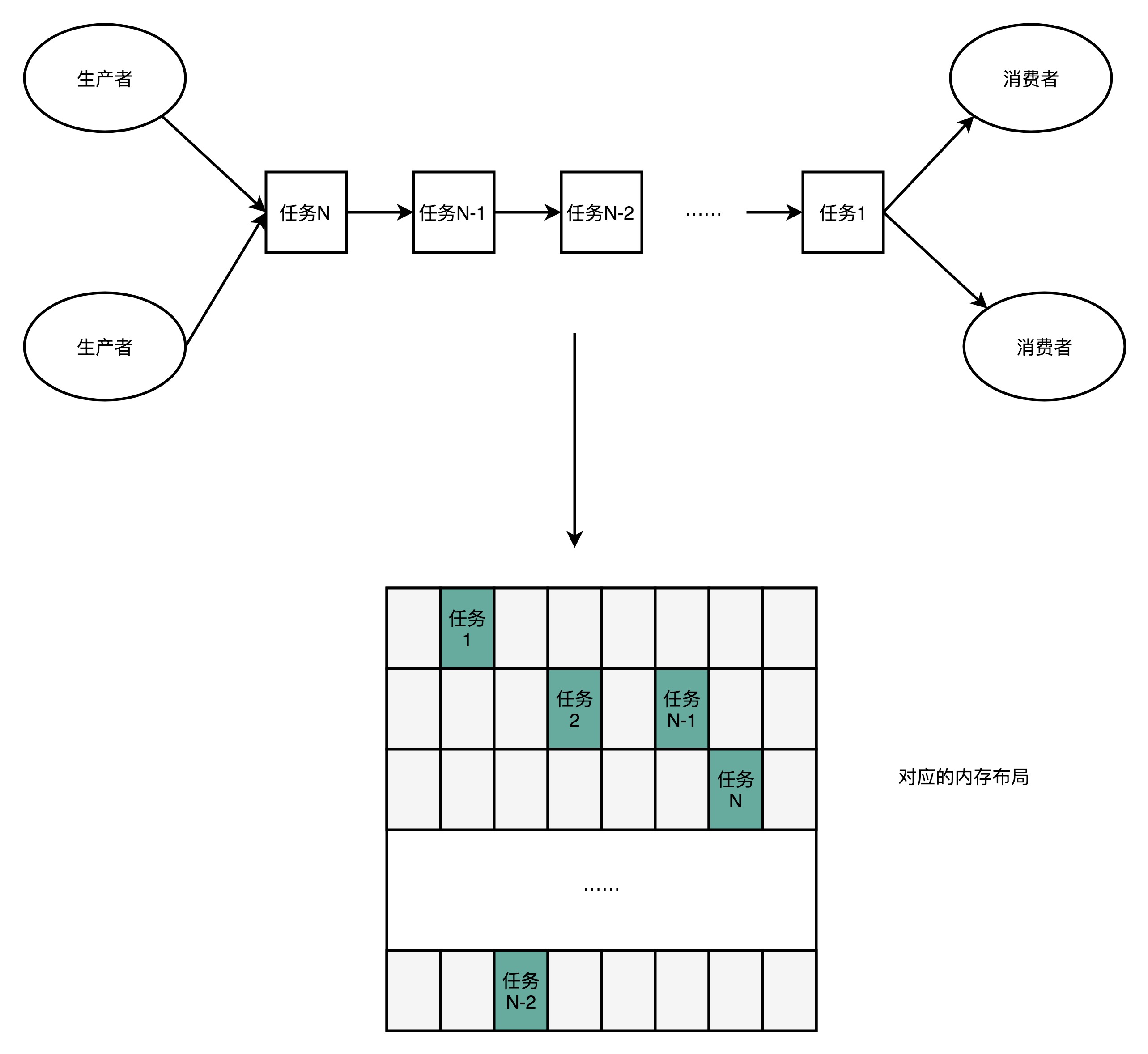

  2. 要实现一个队列,最合适的数据结构应该是链表,如Java中的LinkedBlockingQueue
  3. Disruptor并没有使用LinkedBlockingQueue,而是使用了RingBuffer的数据结构

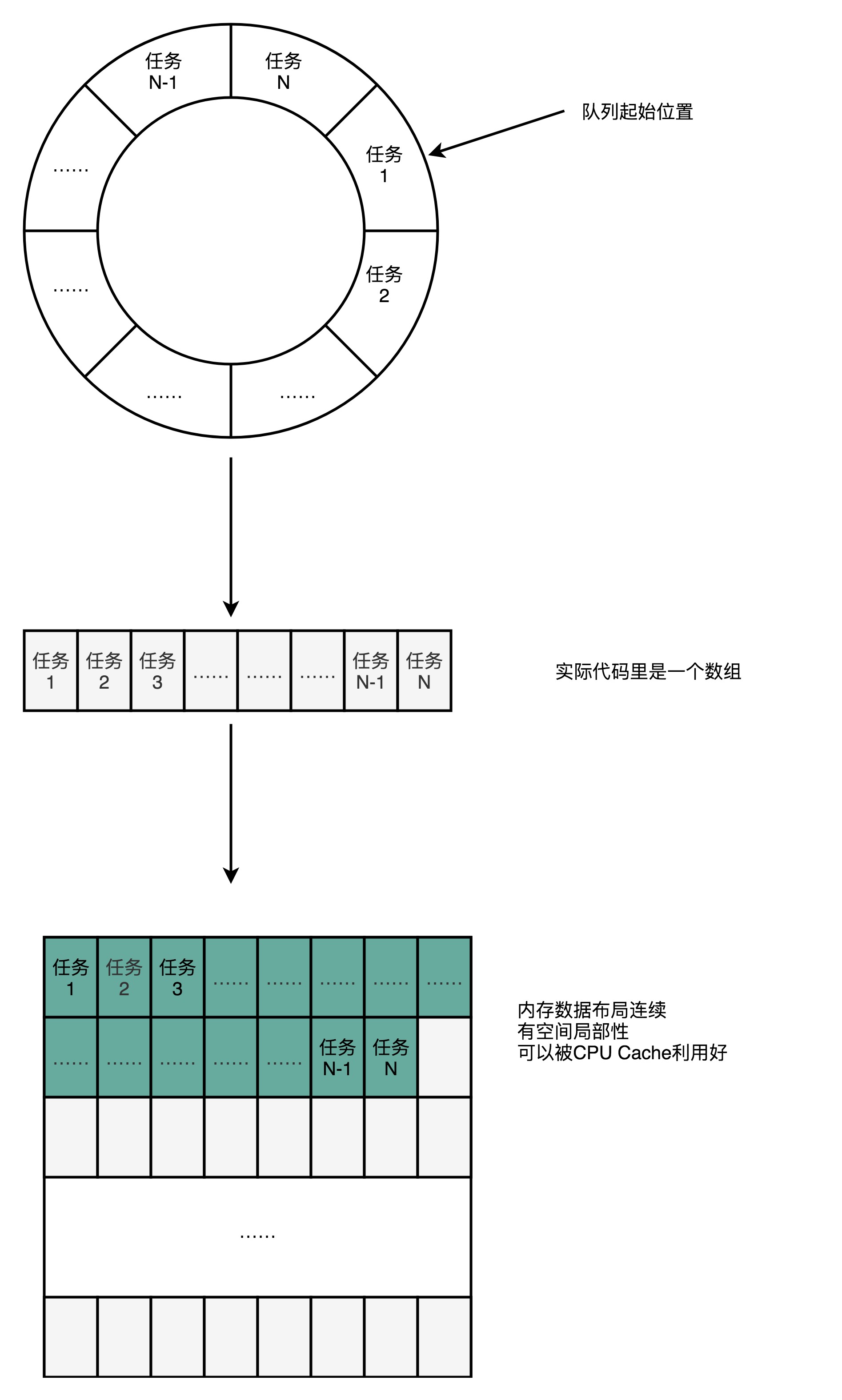

    • RingBuffer的底层实现是一个固定长度的数组
    • 比起链表形式的实现,数组的数据在内存里面会存在空间局部性
      • 数组的连续多个元素会一并加载到CPU Cache里面,所以访问遍历的速度会更快
      • 链表里面的各个节点的数据,多半不会出现在相邻的内存空间
    • 数据的遍历访问还有一个很大的优势,就是CPU层面的分支预测会很准确
      • 可以更有效地利用CPU里面的多级流水线

CAS -> 无锁

缓慢的锁

  1. Disruptor作为一个高性能的生产者-消费者队列系统,一个核心的设计:通过RingBuffer实现一个无锁队列

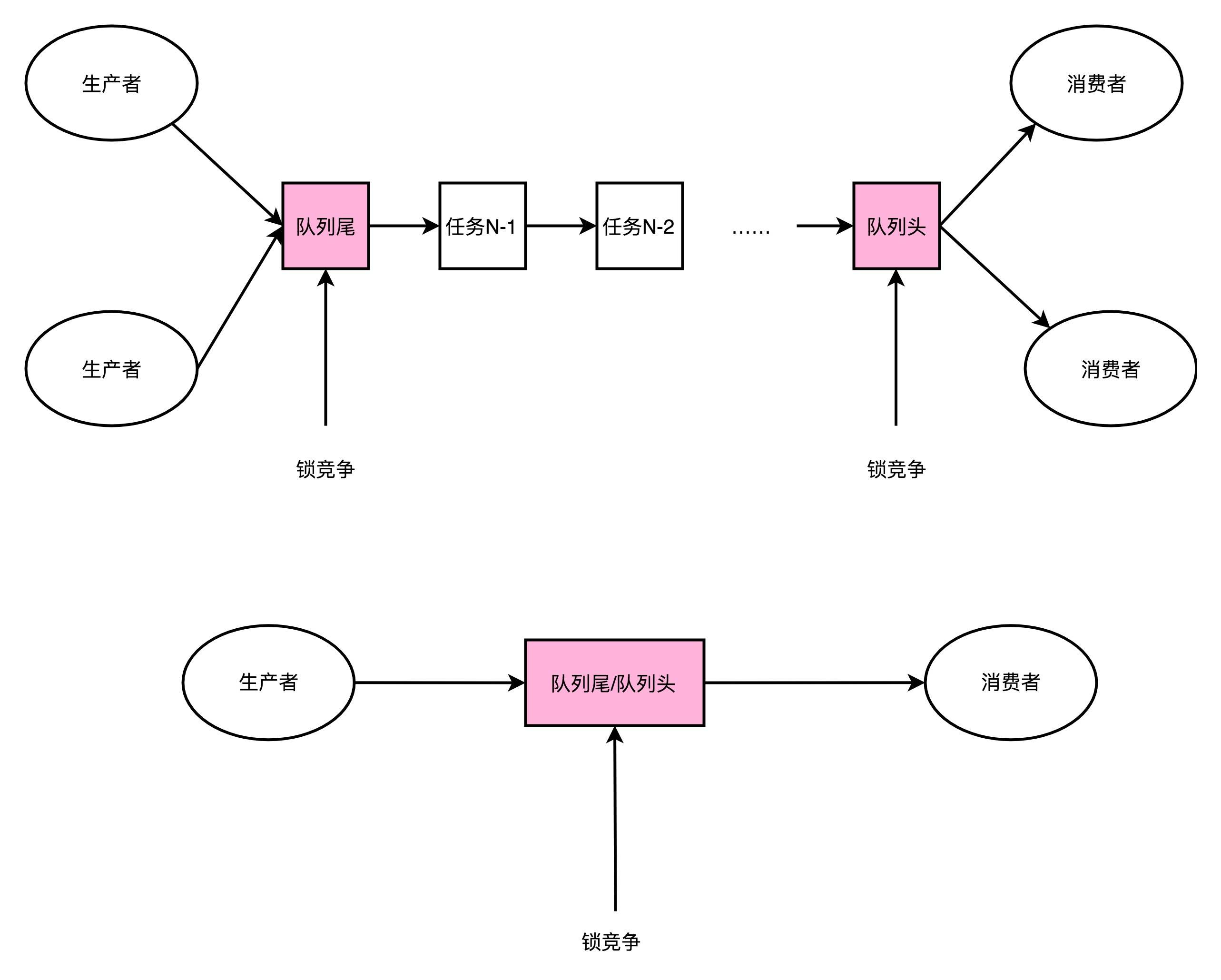

  2. Java里面的LinkedBlockingQueue,比起Disruptor的RingBuffer要很多,主要原因
    • 链表的数据在内存里面的布局对于高速缓存不友好
    • LinkedBlockingQueue对于的依赖
      • 一般来说消费者比生产者快(不然队列会堆积),因为大部分时候,队列是的,生产者和消费者一样会产生竞争
  3. LinkedBlockingQueue的锁机制是通过ReentrantLock,需要JVM进行裁决
    • 锁的争夺,会把没有拿到锁的线程挂起等待,也需要进行一次上下文切换
    • 上下文切换的过程,需要把当前执行线程的寄存器等信息,保存到内存中的线程栈里面
      • 意味:已经加载到高速缓存里面的指令或者数据,又回到主内存里面,进一步拖慢性能

RingBuffer

  1. 加锁很慢,所以Disruptor的解决方案是无锁(没有操作系统层面的锁)
  2. Disruptor利用了一个CPU硬件支持的指令,称之为CAS(Compare And Swap)
  3. Disruptor的RingBuffer创建一个Sequence对象,用来指向当前的RingBuffer的
    • 头和尾的标识,不是通过一个指针来实现的,而是通过一个序号

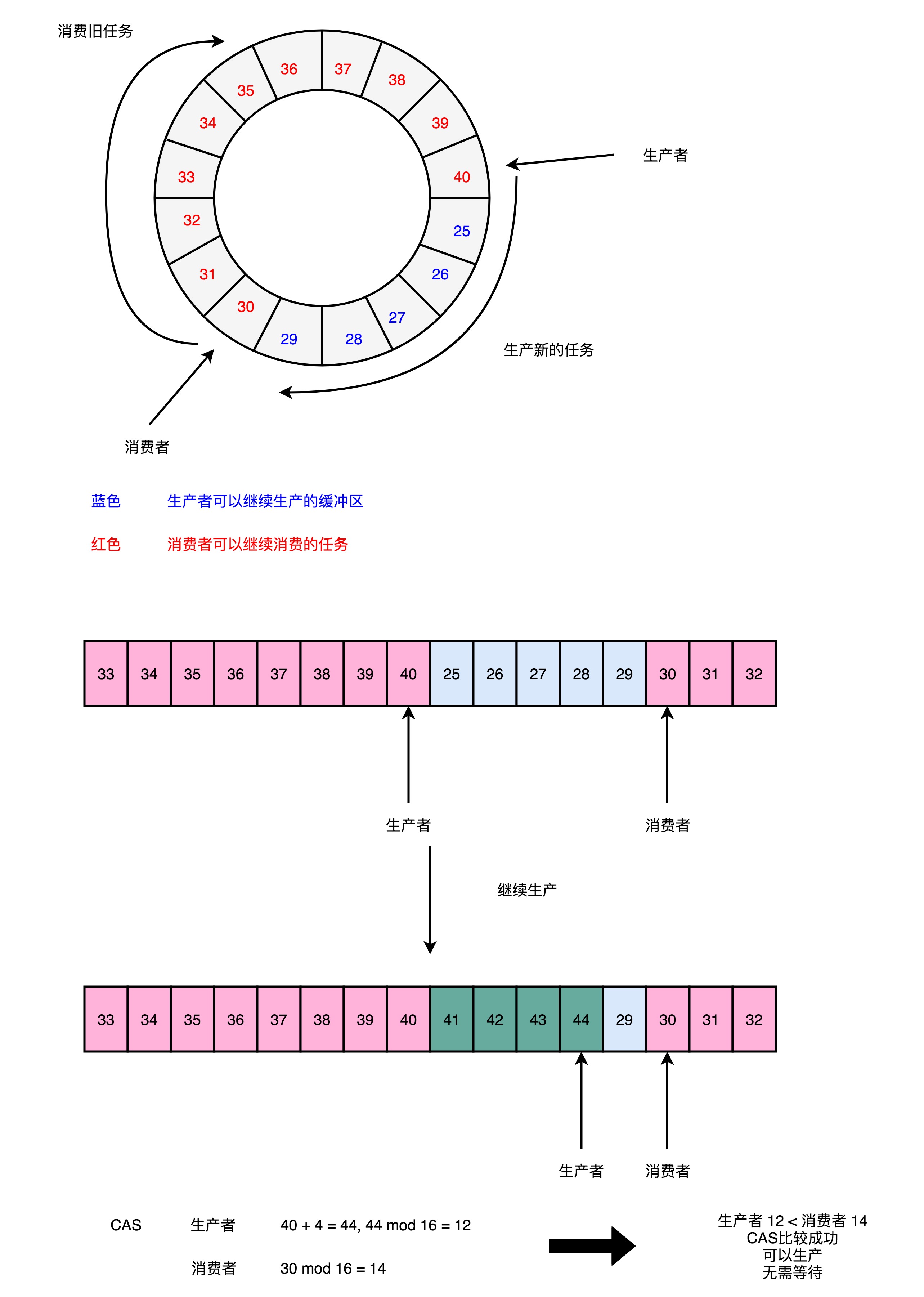

  4. RingBuffer在进行生产者和消费者之间的资源协调,采用的是对比序号的方式
    • 当生产者想要往队列里面加入新数据的时候,会把当前生产者的Sequence的序号,加上需要加入的新数据的数量
    • 然后和实际的消费者所在的位置进行对比,看下队列里是不是有足够的空间加入这些数据
      • 而不是直接覆盖掉消费者还没处理完的数据
  5. CAS指令,既不是基础库里的一个函数,也不是操作系统里面实现的一个系统调用,而是一个CPU硬件支持的机器指令
    • 在Intel CPU上,为cmpxchg指令:compxchg [ax] (隐式参数,EAX累加器), [bx] (源操作数地址), [cx] (目标操作数地址)
    • 第一个操作数不在指令里面出现,是一个隐式的操作数,即EAX累加寄存器里面的值
    • 第二个操作数就是源操作数,指令会对比这个操作数和上面EAX累加寄存器里面的值
    • 伪代码:IF [ax]== [bx] THEN [ZF] = 1, [bx] = [cx] ELSE [ZF] = 0, [ax] = [bx]
    • 单个指令是原子的,意味着使用CAS操作的时候,不需要单独进行加锁,直接调用即可
Sequence
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public long addAndGet(final long increment)
{
long currentValue;
long newValue;

// 如果CAS操作没有成功,会不断等待重试
do
{
currentValue = get();
newValue = currentValue + increment;
}
while (!compareAndSet(currentValue, newValue));

return newValue;
}

public boolean compareAndSet(final long expectedValue, final long newValue)
{
// 调用CAS指令
return UNSAFE.compareAndSwapLong(this, VALUE_OFFSET, expectedValue, newValue);
}

Benchmark

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
public class LockBenchmark {

private static final long MAX = 500_000_000L;

private static void runIncrement() {
long counter = 0;
long start = System.currentTimeMillis();
while (counter < MAX) {
counter++;
}
long end = System.currentTimeMillis();
System.out.println("Time spent is " + (end - start) + "ms without lock");
}

private static void runIncrementWithLock() {
Lock lock = new ReentrantLock();
long counter = 0;
long start = System.currentTimeMillis();
while (counter < MAX) {
if (lock.tryLock()) {
counter++;
lock.unlock();
}
}
long end = System.currentTimeMillis();
System.out.println("Time spent is " + (end - start) + "ms with lock");
}

private static void runIncrementAtomic() {
AtomicLong counter = new AtomicLong(0);
long start = System.currentTimeMillis();
while (counter.incrementAndGet() < MAX) {
}
long end = System.currentTimeMillis();
System.out.println("Time spent is " + (end - start) + "ms with cas");
}

public static void main(String[] args) {
runIncrement();
runIncrementWithLock();
runIncrementAtomic();

// Time spent is 153ms without lock
// Time spent is 7801ms with lock
// Time spent is 3164ms with cas
// 7801 / 153 ≈ 51
// 3164 / 153 ≈ 21
}
}
