计算机组成 -- SSD

对比

访问类型 机械硬盘(HDD) 固态硬盘(SSD)
随机读 非常快
随机写
顺序写 非常快
耐用性(重复擦写) 非常好

读写原理

  1. CPU Cache用的SRAM是用一个电容来存放一个比特的数据
    • 对于SSD硬盘,由一个电容加上一个电压计组合在一起,就可以记录一个或多个比特

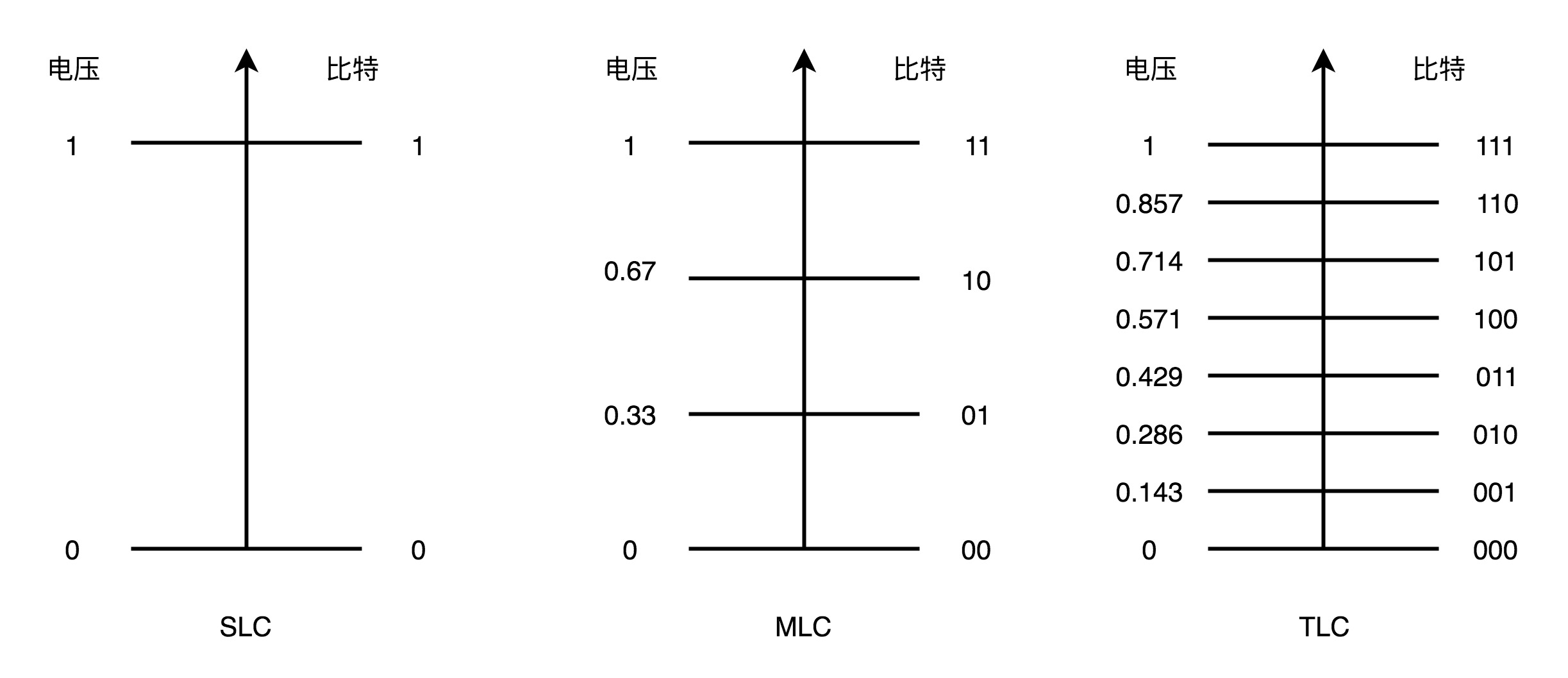

  2. 分类
    • SLC:Single-Level Cell
    • MLC:Multi-Level Cell
    • TLC:Triple-Level Cell
    • QLC:Quad-Level Cell
  3. QLC
    • 想要表示15个不同的电压,充电读取的时候,对精度的要求就会更高,这会导致充电和读取的时候更慢
    • QLC的SSD的读写速度要比SLC慢上好几倍

PE擦写问题

  1. 控制电路
    • 常用的是SATA或者PCI Express接口,里面有一个很重要的模块:FTL(Flash-Translation Layer),即内存转换层
    • FTL是SSD的核心模块,SSD性能的好坏很大程度上取决于FTL的算法好不好
  2. 实际的IO设备

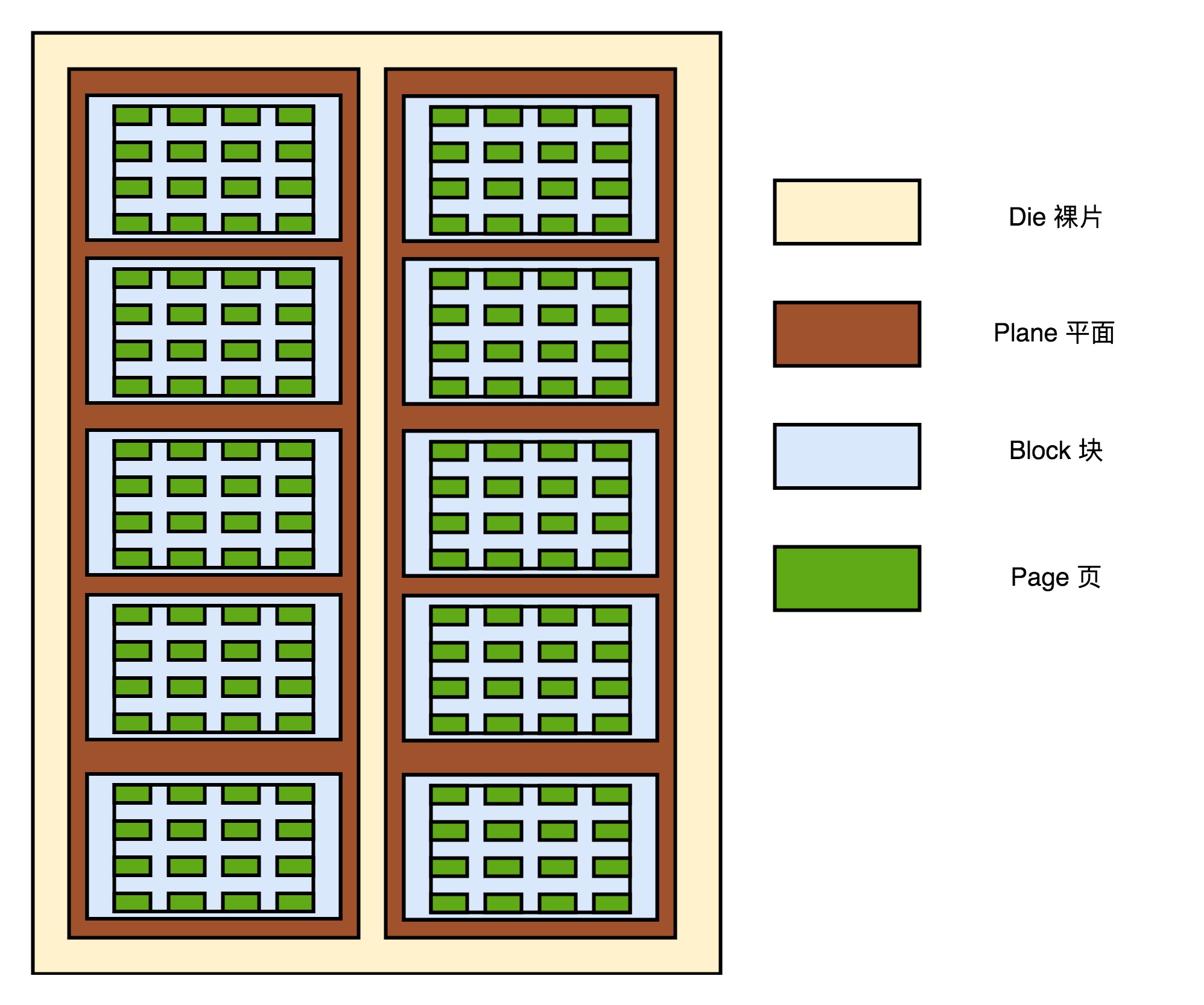

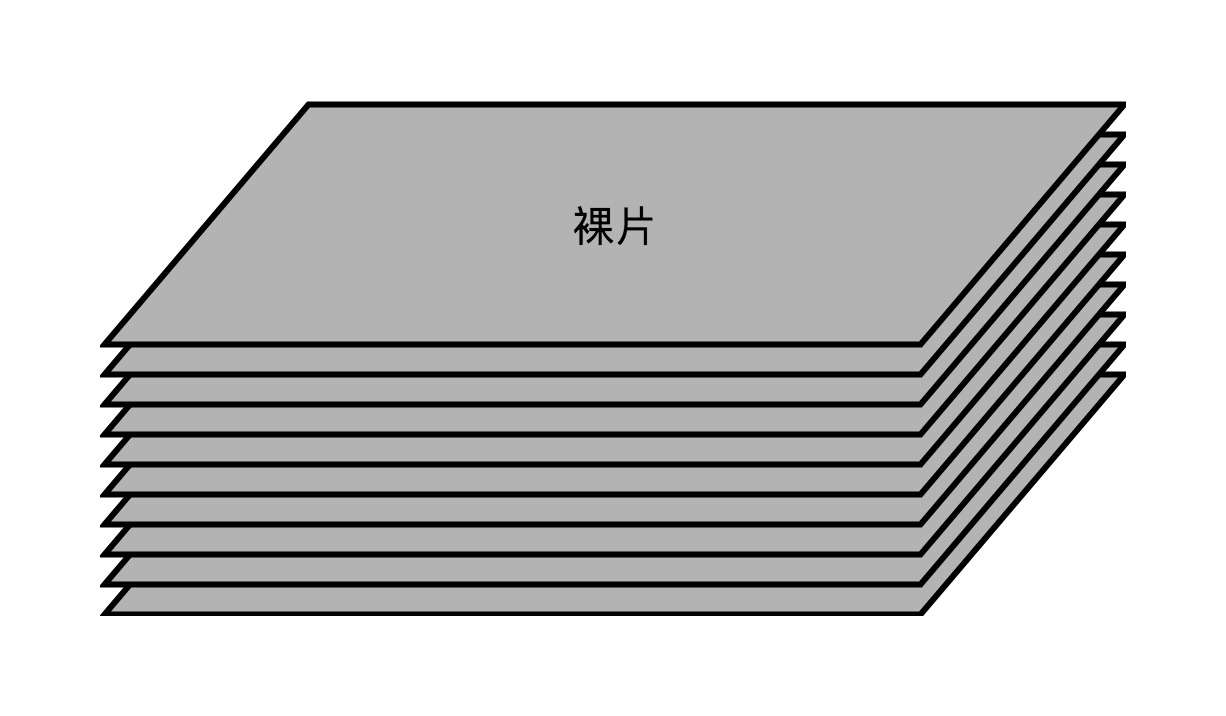

    • 新的大容量SSD都是3D封装的,即由很多裸片(Die)叠在一起(跟HDD有点类似)
    • 一个裸片上可以放多个平面(Plane),一个平面上的存储容量大概在GB级别
    • 一个平面上面,会划分成多个(Block),通常大小在几百KB几MB不等(AeroSpike为128KB
    • 一个块里面,还会区分很多个(Page),通常大小为4KB
  3. 对于SSD,数据的写入叫作Program
    • 写入不能像HDD那样,通过覆写(Overwrite)来进行,而是先进行擦除(Erase),然后再写入
  4. SSD读取和写入的基本单位(Page,4KB)
  5. SSD擦除的基本单位(Block)
    • SSD的使用寿命,就是每一块的擦除次数
    • SLC:10W次;MLC:1W次;TLC、QLC:几K

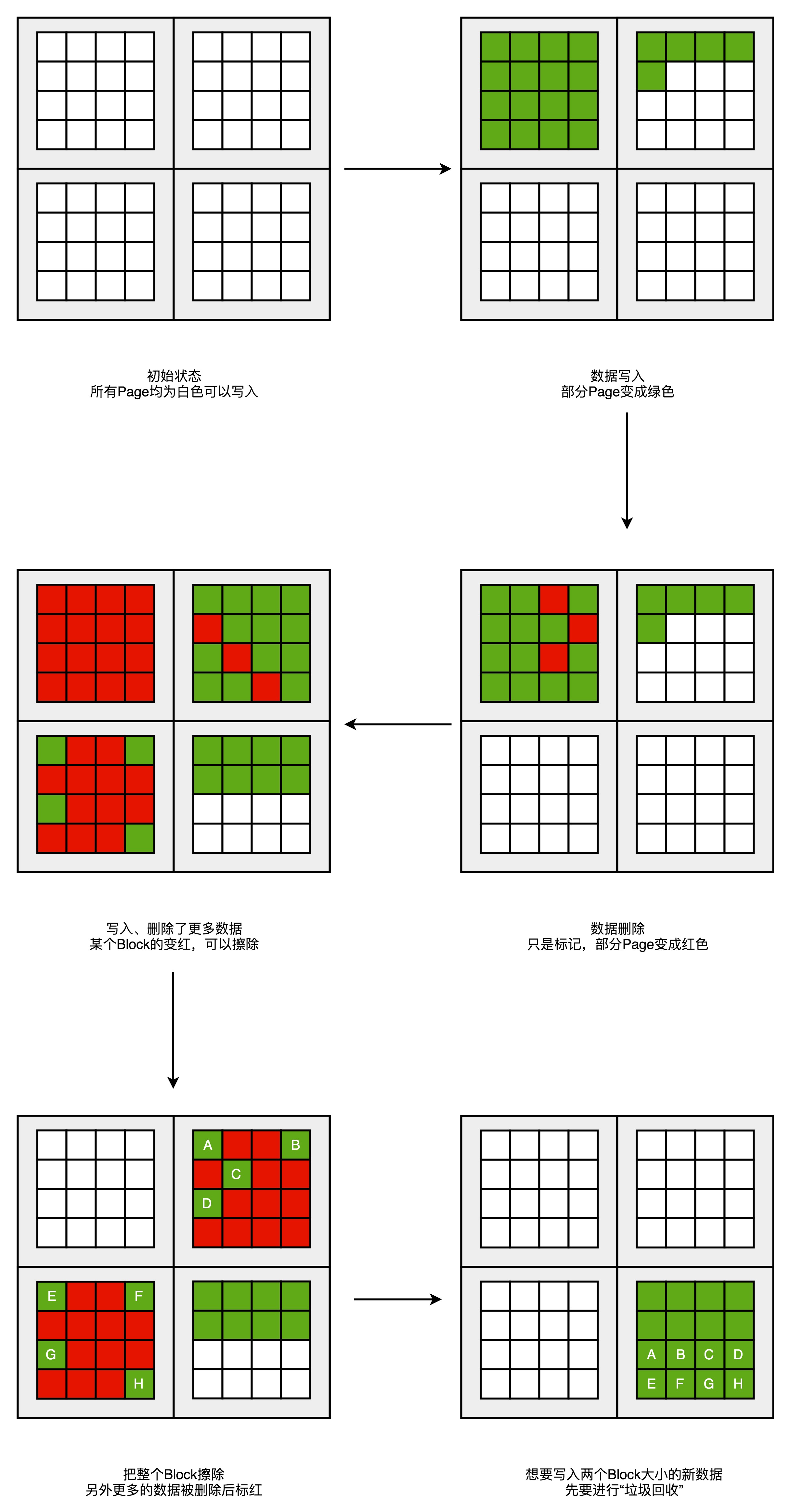

读写的生命周期

  1. 颜色
    • 白色:该页从未写入过数据
    • 绿色:写入的是有效的数据
    • 红色:在操作系统看来,数据是已经被删除
  2. 一开始,所有块的每一页都是白色的,随着往里面写数据,某些页变成了绿色
  3. 然后,删除一些文件,有些页就变成了红色,但这些红色的页并不能再次写入数据
    • 因为SSD不能单独擦除一个页,必须一次性擦除整个块
  4. 如果某个块的数据一次性全部标红,就可以把整个块擦除

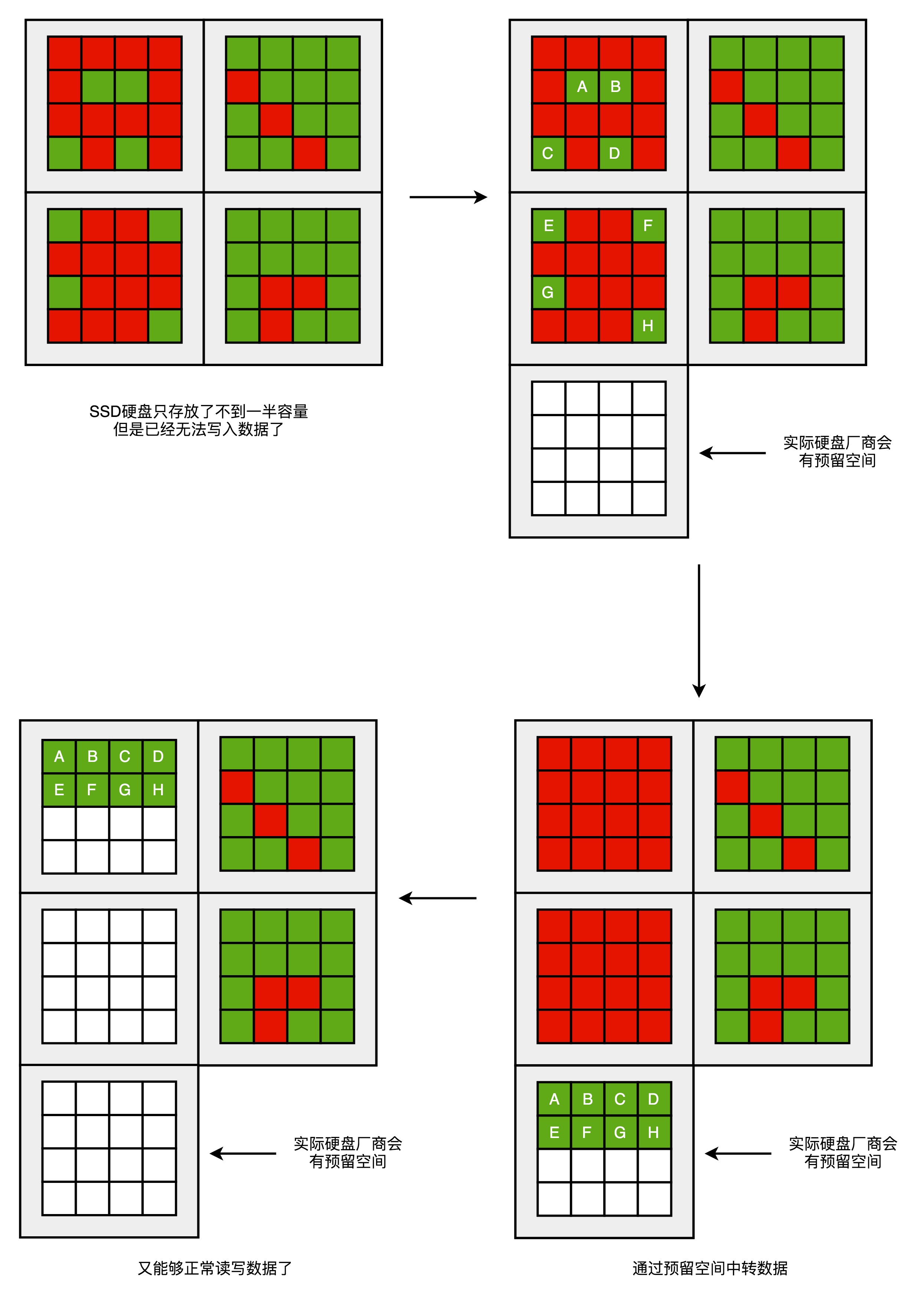

  5. 随着红色页越来越多,已经没有了白色页去写入数据了,就要进行垃圾回收
    • 找一个红色页最多的块,把里面绿色页挪到另一个块里面,然后把整个块擦除,变成白色,就可以重新写入数据了
    • 垃圾回收不能太主动太频繁,因为SSD的擦除次数是有限
  6. SSD的容量是无法完全用满的,因此厂商会预留一部分空间,专门用来做垃圾回收的
    • 这部分空间叫作预留空间(Over Provisioning),一般SSD的预留空间都在7%-15%左右
  7. SSD特别适合读多写少的应用
    • 适合做系统盘,但不适合做下载盘数据盘
  8. 使用了SSD的系统盘,就不能用磁盘碎片整理
    • 一旦主动去运行磁盘碎片整理,就会发生一次块的擦除,对应块的寿命就减少一些

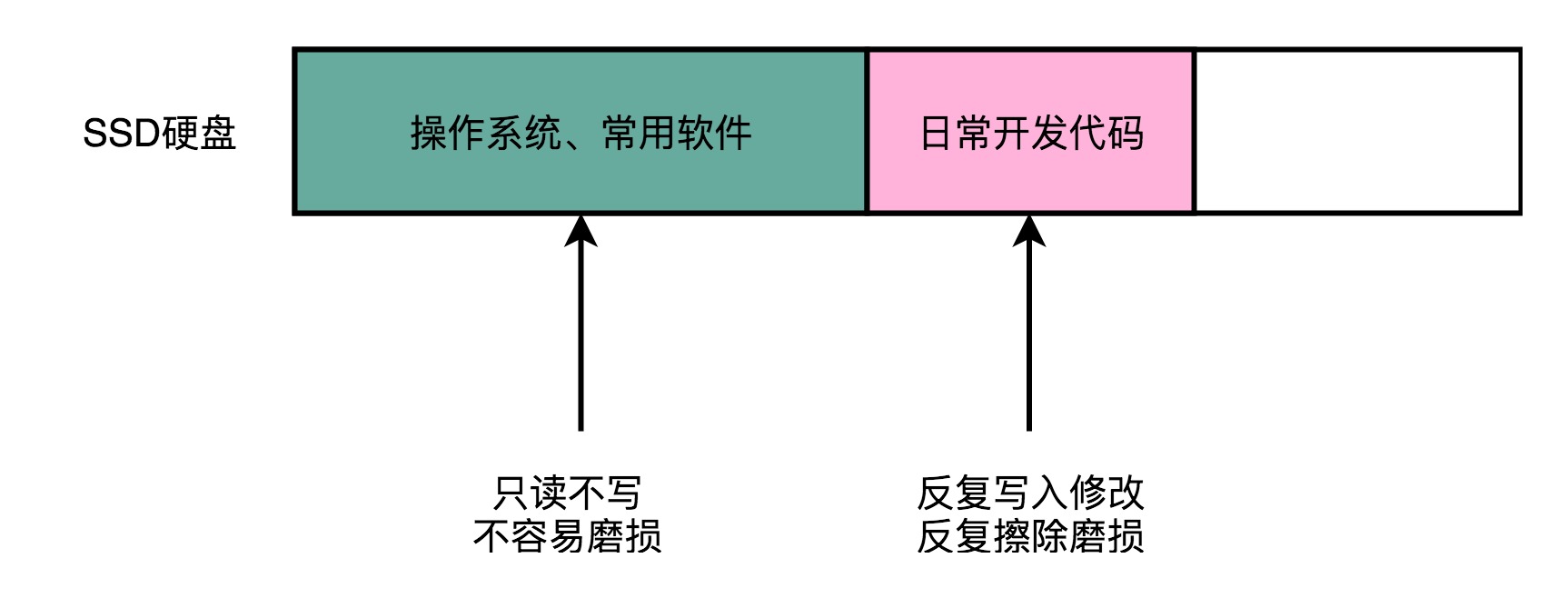

磨损均衡

  1. 操作系统上,并没有SSD上各个块已经擦写的情况和寿命,因此它对待SSD和HDD并没有什么区别
  2. 均匀磨损(Wear-Leveling):让SSD各个块的擦除次数,均匀分摊到各个块上,实现方式:FTL(即内存转换层

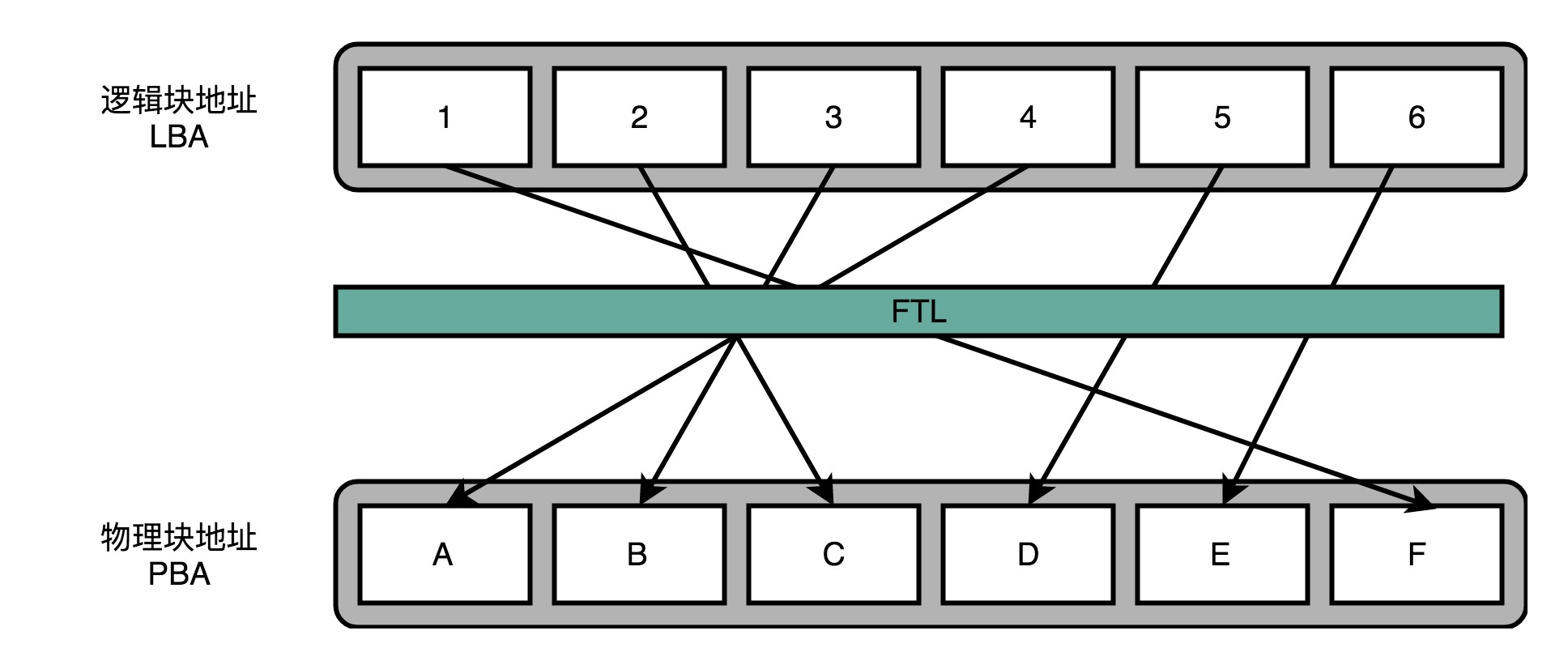

  3. FTL里,存放了逻辑块地址(Logical Block Address,LBA)到物理块地址(Physical Block Address,PBA)的映射
  4. 操作系统访问的硬盘地址,其实都是逻辑地址,只有通过FTL转换后,才会变成实际的物理地址,找到对应的块进行访问
    • 操作系统本身不需要去考虑块的磨损程度,只要和操作HDD一样来读写数据即可
  5. 操作系统所有对于SSD的读写请求,都要经过FTL
    • FTL里面有逻辑块对应的物理块,因此FTL能够记录下来,每个物理块被擦写的次数
    • 如果一个物理块被擦写的次数多了,FTL就可以将这个物理块,『挪到』一个擦写次数少的物理块上
    • 逻辑块不需要变操作系统也不需要知道这个变化

TRIM

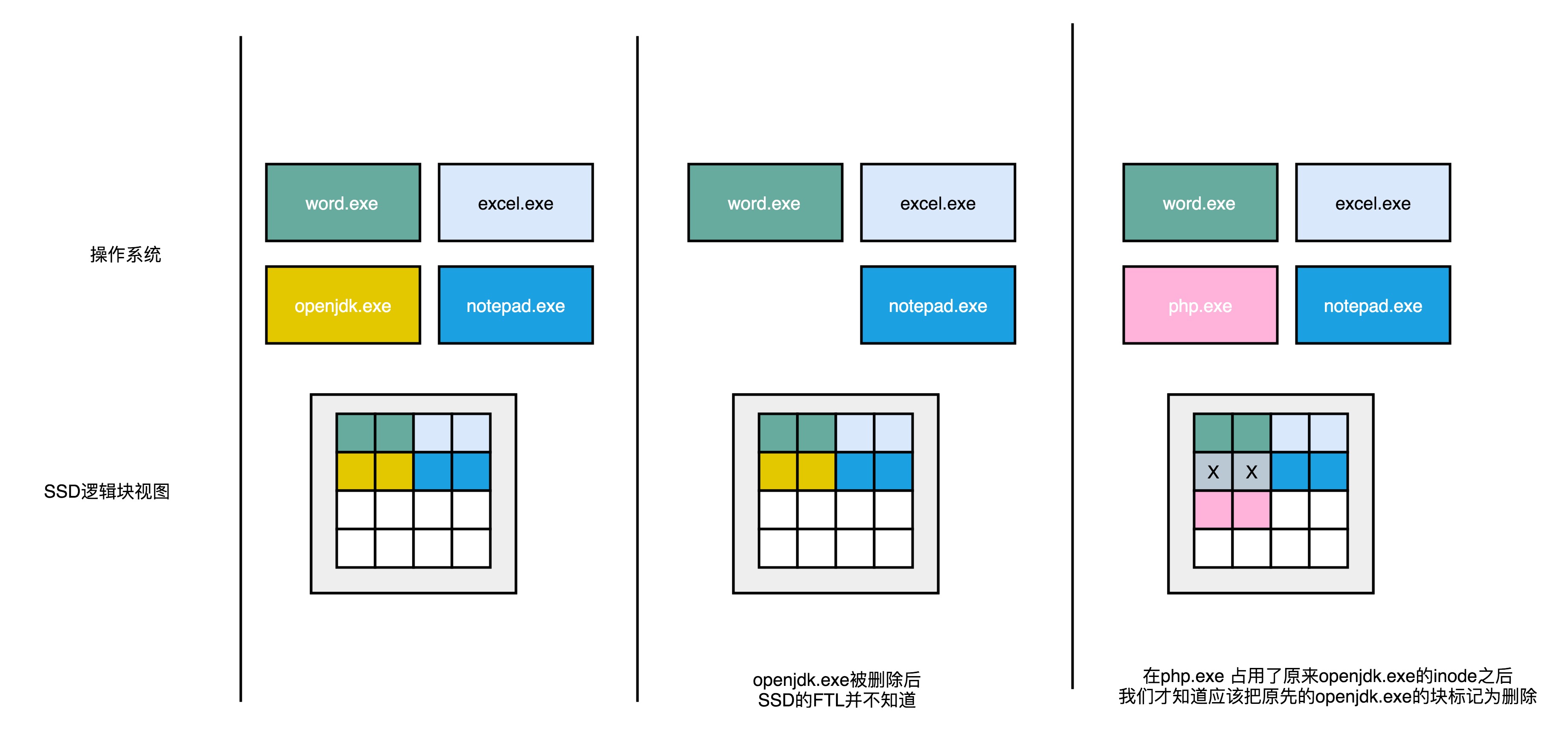

  1. 操作系统不去关心底层的硬件是什么,使用SSD时会有一个问题,即操作系统的逻辑层SSD的逻辑层块状态不匹配
  2. 在操作系统里面删除一个文件,其实并没有真的在物理层去删除这个文件
    • 只是在文件系统层面,把对应的inode里面的元信息清理掉,代表这个inode还可以继续使用,可以写入新的数据
    • 此时,实际物理层对应的存储空间,在操作系统里面被标记成可以写入
    • 因此,日常的文件删除,都只是操作系统层面的逻辑删除
      • 可以通过各种恢复软件,把数据找回来
      • 如果想要把数据删除干净,需要用到『文件粉碎』的功能
  3. 上述逻辑在HDD是没有问题的,因为文件被标记成可以写入,后续的写入可以直接覆写这个位置
  4. 在使用SSD时,操作系统对于文件的删除,SSD其实并不知道!!
    • 导致:为了磨损均衡,很多时候都在搬运很多已经删除了的数据写入放大
    • 产生很多不必要的数据读写和擦除,既消耗了SSD性能,也缩短了SSD的使用寿命
  5. 为此,操作系统(Linux、Windows、MacOS)和SSD的主控芯片,都支持TRIM命令
    • TRIM命令:在文件被删除的时候,让操作系统通知SSD,对应的逻辑块已经被标记成已删除

写入放大

  1. TRIM命令的发明,反映了使用SSD的一个问题:SSD容易越用越慢
  2. 当SSD的存储空间被占用得越来越多,每一次写入新数据,都可能没有足够的空白
    • 不得不去进行垃圾回收合并一些块里面的页,然后在擦除一些块,才能匀出一些空间来
  3. 应用层或者操作系统层面来看,可能只是写入一个4KB或者4MB的数据
    • 但实际通过FTL后,可以需要搬运8MB16MB甚至更多的数据
  4. 写入放大 = 实际内存写入的数据量 / 系统通过FTL写入的数据量
  5. 写入放大的倍数越多,意味着实际SSD性能就会越差,会远远比不上实际SSD硬盘标称的指标
    • 解决方案:在后台定时进行垃圾回收,在硬盘比较空闲的时候,就进行垃圾回收,而不是等待实际数据写入的时候

AeroSpike

  1. AeroSpike是专门针对SSD特性设计的Key-Value数据库
  2. AeroSpike操作SSD,并没有通过操作系统的文件系统,而是直接操作SSD里面的
    • 对于KV数据库来说,操作系统里面的文件系统,相当于多了一层间接层,只会降低性能
  3. 读写数据的优化
    • 写入数据的时候,AeroSpike尽可能去写一个较大的数据块,而不是频繁地去写很多小的数据块
      • 这样,SSD不太容易频繁出现磁盘碎片
      • 另外,一次性写入一个大的数据块,更容易利用好顺序写入性能优势
      • AeroSpike写入的数据块,是128KB,远比一个页的4KB要大得多
    • 读取数据的时候,AeroSpike可以读取512 Bytes这样的小数据
      • 因为SSD的随机读性能很好,也不像写入数据那样有擦除寿命的问题
      • 很多时候读取的数据需要在网络上传输,如果一次性读出比较大的数据,就可能会导致网络带宽不够用
  4. AeroSpike是一个对响应时间要求很高实时KV数据库,如果出现严重的写放大效应,会导致写入数据的响应时间大幅度变长

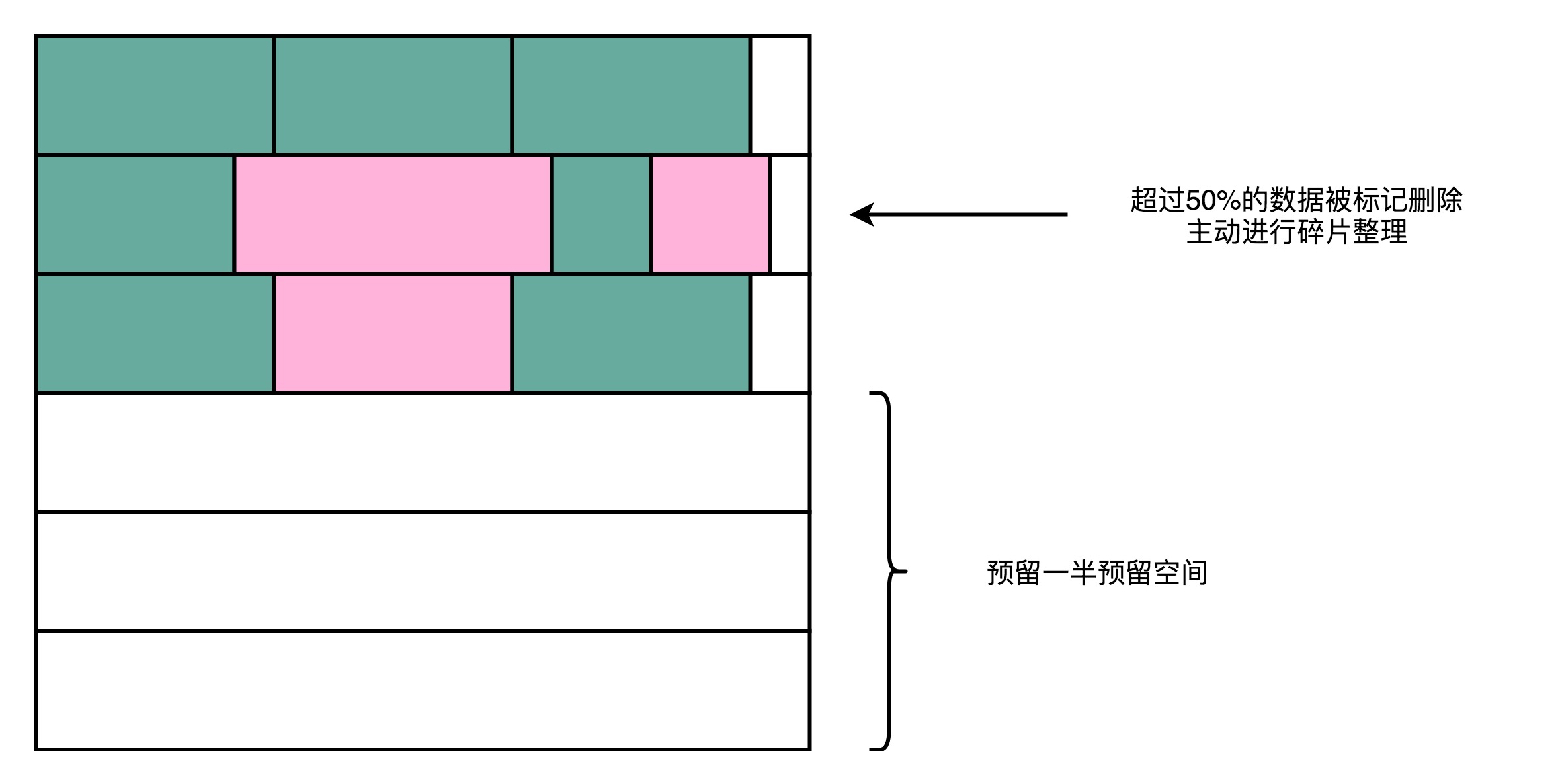

    • 持续进行磁盘碎片整理
      • 采用高水位算法:一旦一个物理块里面的数据碎片超过50%,就把这个物理块搬运压缩,然后进行数据擦除
    • AeroSpike给出最佳实践
      • 为了保障数据库的性能,只用到SSD标定容量的50%
      • 人为地给SSD预留50%的预留空间,以确保SSD的写放大效应尽可能小,不会影响数据库的访问性能
