计算机组成 -- 电路

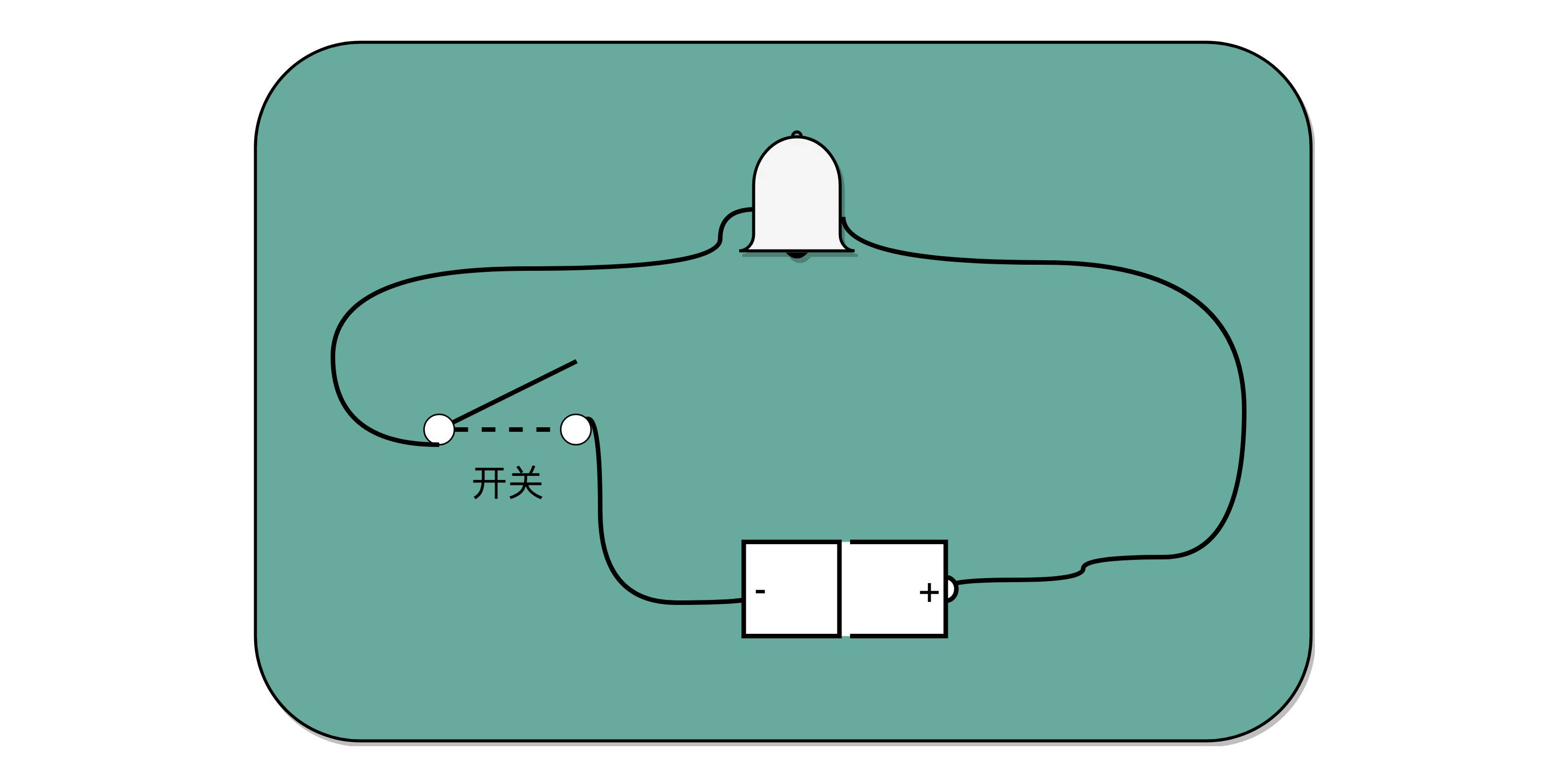

电报机

  1. 电报机的本质:蜂鸣器 + 电线 + 按钮开关
  2. 蜂鸣器装在接收方,开关留在发送方,双方通过电线连在一起

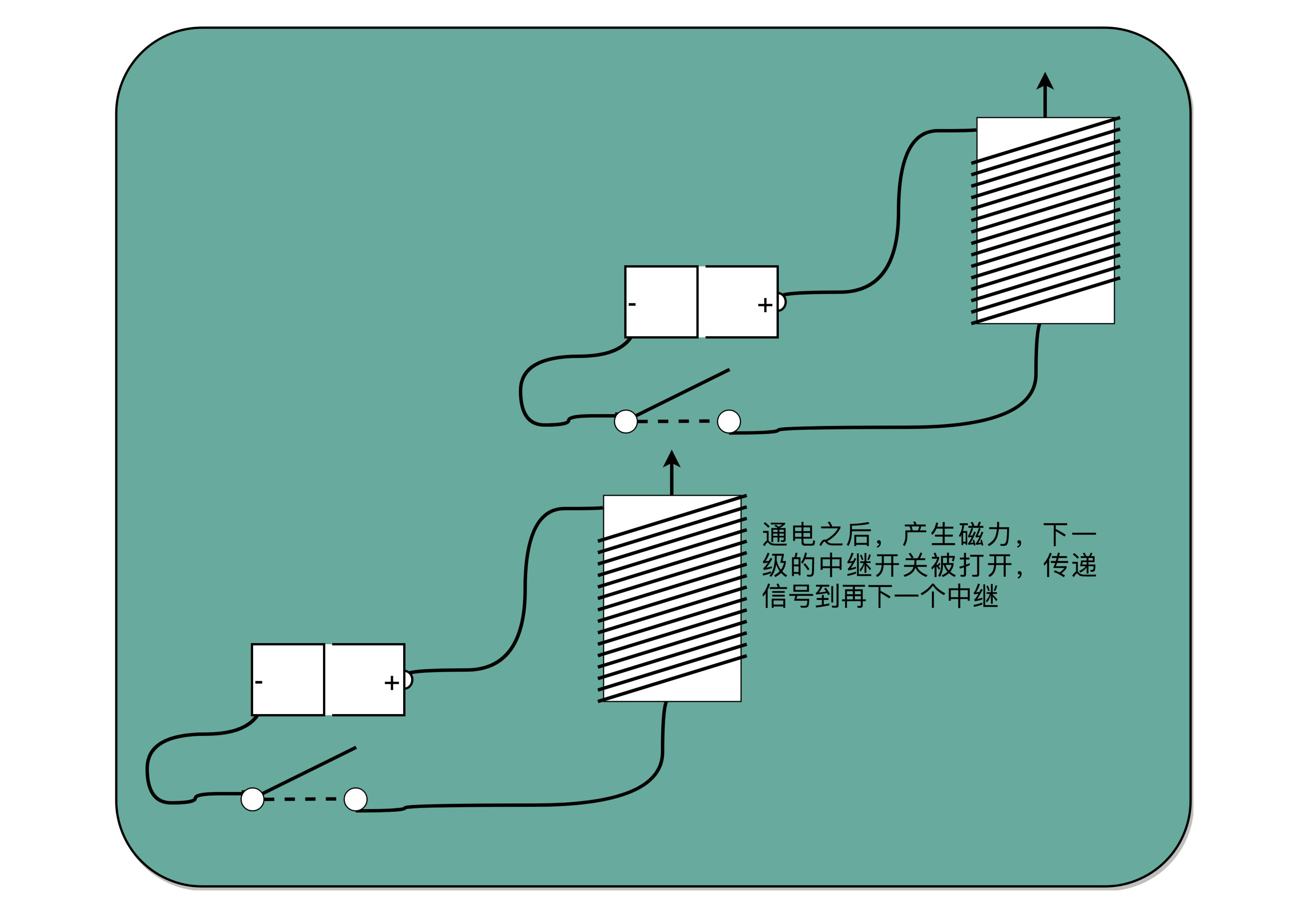

继电器

  1. 电线的线路越长,电线的电阻越大,当电阻很大,而电压不够时,即使按下开关,蜂鸣器也不会响的
  2. 继电器(Relay):为了实现接力传输信号
  3. 中继:不断地通过新的电源重新放大已经开始衰减的原有信号
    • 中间所有小电报站都使用『螺旋线圈+磁性开关』的方式,来替代蜂鸣器+普通开关
    • 只在电报的始发终点用普通开关和蜂鸣器
    • 这样就可以将长距离的电报线路,拆成一个个小的电报线路,接力传输电报信号
  4. 继电器别名:电驿,驿站的驿

二进制

  1. 有了继电器后,输入端通过开关的『开』和『关』表示1和0,输出端也能表示1和0
    • 输出端的作用,不仅仅是通过一个蜂鸣器或者灯泡,提供一个供人观察的输出信号
    • 还可以通过『螺旋线圈+磁性开关』,使得输出也有『开』和『关』两种状态,表示1和0,作为后续线路的输入信号
  2. 与(AND)
    • 在输入端的电路上,提供串联的两个开关,只有两个开关都打开,电路才接通,输出的开关才能接通
  3. 或(OR)
    • 在输入端的电路上,提供两条独立的线路到输出端
    • 两条线路上各有一个开关,任意一个开关打开了,到输出端的电路都是接通的

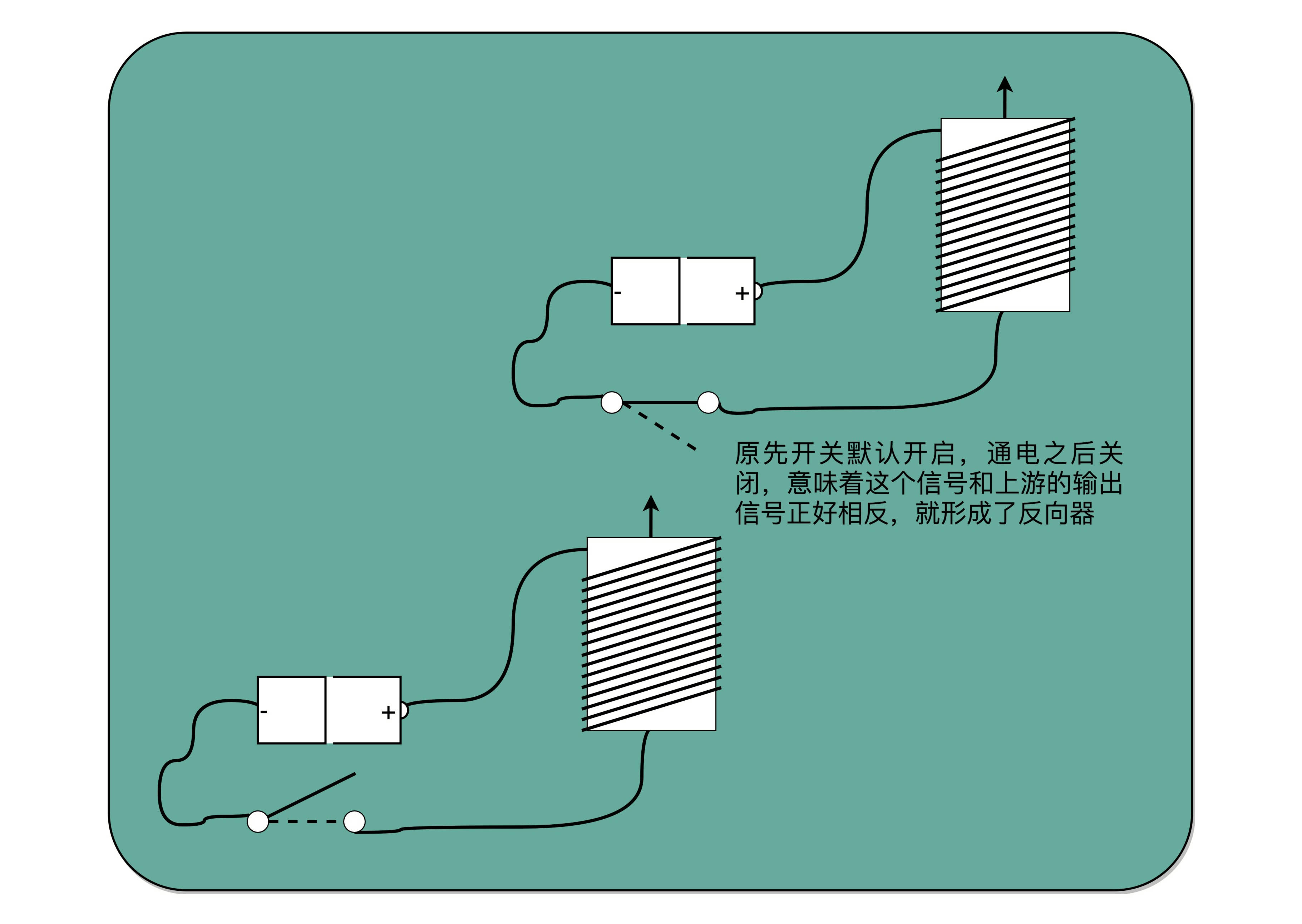

  4. 非(NOT) – 反相器
    • 把『螺旋线圈+磁性开关』的组合,从默认关闭(只有通电才打开),换成默认打开(只有通电才关闭)
