网络编程 -- Socket + Address

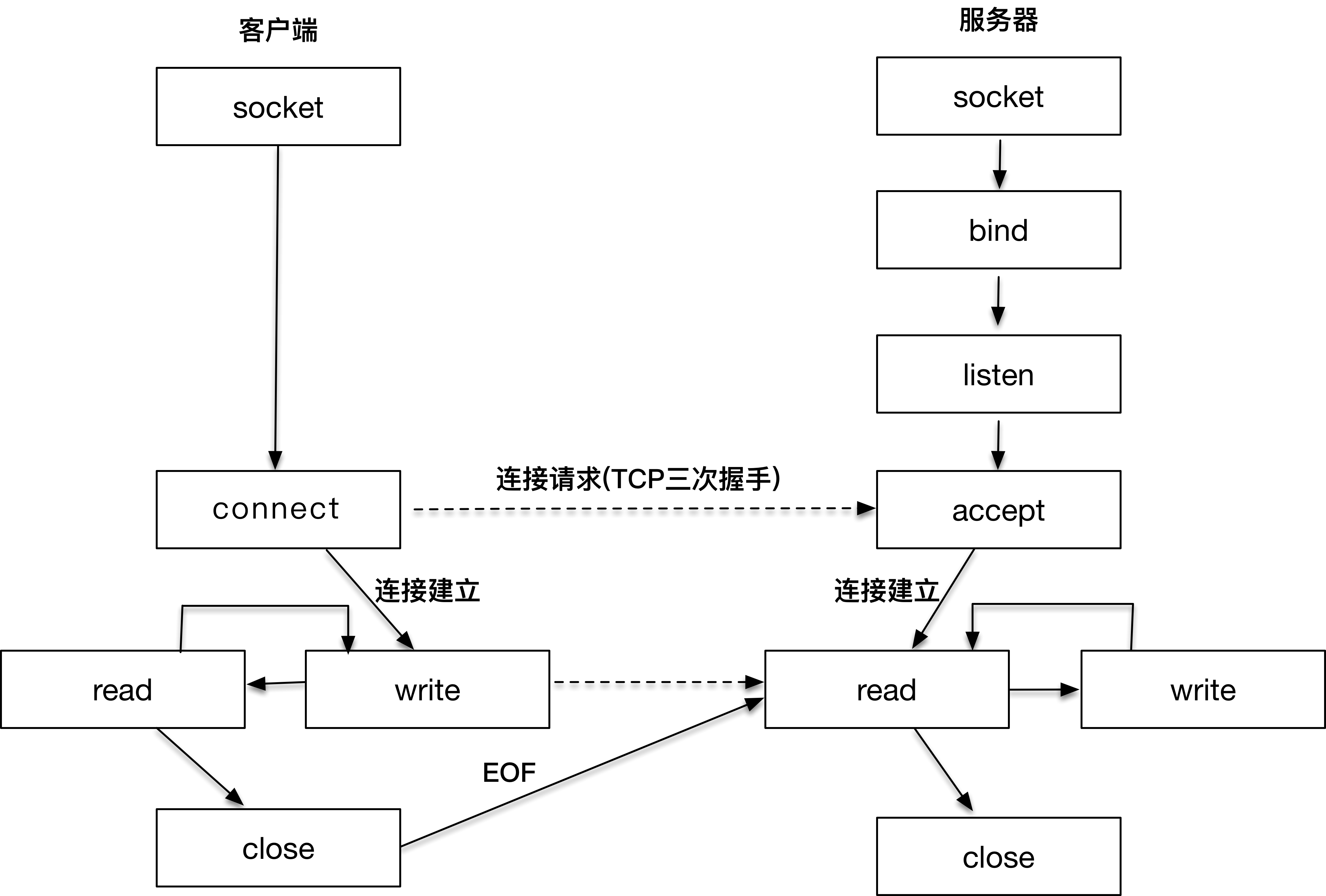

Socket通信

  1. 在客户端发起连接请求之前,服务器端需要先完成初始化
  2. 服务器端初始化过程
    • 初始化socket
    • 然后执行bind函数,将服务器端的服务能力绑定到地址和端口上
    • 然后执行listen函数,将原先的socket转换为服务器端socket
    • 服务器端最后阻塞在accept上等待客户端请求的到来
  3. 客户端初始化socket,再执行connect向服务器端的地址和端口发起连接请求,即TCP三次握手
  4. 一旦TCP三次握手完成,客户端和服务器端建立连接,进入数据传输过程
    • 客户端进程向操作系统内核发起write字节流写操作,内核协议栈将字节流通过网络设备传输到服务器端
    • 服务器端从内核得到信息,将字节流从内核读入到进程中,并开始业务逻辑的处理
    • 处理完之后,服务器端再将处理结果以同样的方式写给客户端
    • 一旦连接建立,数据的传输是双向
  5. 当客户端完成与服务器端的交互后,需要和服务器端断开连接时,会执行close函数
    • 操作系统内核此时会通过原先的连接链路向服务器端发送一个FIN包,服务器端收到之后执行被动关闭
    • 此时整个链路处于半关闭状态,此后,服务器端也会执行close函数,整个链路才会真正关闭
    • 半关闭状态下,发起close请求的一方在没有收到对方FIN包之前都认为连接是正常
    • 全关闭状态下,双方都感知到连接已经关闭
  6. socket是建立连接、传输数据唯一途径

Socket地址格式

通用Socket地址格式

1
2
3
4
5
6
7
8
/* POSIX.1g 规范规定了地址族为2字节的值. */
typedef unsigned short int sa_family_t;

/* 描述通用套接字地址 */
struct sockaddr {
sa_family_t sa_family; /* 地址族. 16-bit */
char sa_data[14]; /* 具体的地址值. 112-bit */
};
  1. 第一个字段为地址族,表示使用什么样的方式对地址进行解释和保存
  2. 常用地址族(AF:Address Family,PF:Protocol Family)
    • AF_LOCAL
      • 本地地址,对应的是UNIX套接字,一般用于本地socket通信,很多情况下可以写成AF_UNIX、AF_FILE
    • AF_INET
      • IPv4地址
    • AF_INET6
      • IPv6地址

IPv4 Socket地址格式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/* IPV4套接字地址,32bit值. */
typedef uint32_t in_addr_t;
struct in_addr {
in_addr_t s_addr;
};

/* 描述IPV4的套接字地址格式 */
struct sockaddr_in {
sa_family_t sin_family; /* 16-bit */
in_port_t sin_port; /* 端口号 16-bit */
struct in_addr sin_addr; /* Internet address. 32-bit */

/* 这里仅仅用作占位符,不做实际用处 */
unsigned char sin_zero[8];
};
  1. 与sockaddr一样,都有一个16bit的sin_family,对应于IPv4,该值为AF_INET
  2. 端口号最多为16bit,即65536,所以支持寻址的端口号最多为65535
    • 5000以下有可能是保留端口
  3. 实际的IPv4是一个32bit的字段,最多支持的地址数为42亿

glibc定义的保留端口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
/* Standard well-known ports.  */
enum
{
IPPORT_ECHO = 7, /* Echo service. */
IPPORT_DISCARD = 9, /* Discard transmissions service. */
IPPORT_SYSTAT = 11, /* System status service. */
IPPORT_DAYTIME = 13, /* Time of day service. */
IPPORT_NETSTAT = 15, /* Network status service. */
IPPORT_FTP = 21, /* File Transfer Protocol. */
IPPORT_TELNET = 23, /* Telnet protocol. */
IPPORT_SMTP = 25, /* Simple Mail Transfer Protocol. */
IPPORT_TIMESERVER = 37, /* Timeserver service. */
IPPORT_NAMESERVER = 42, /* Domain Name Service. */
IPPORT_WHOIS = 43, /* Internet Whois service. */
IPPORT_MTP = 57,

IPPORT_TFTP = 69, /* Trivial File Transfer Protocol. */
IPPORT_RJE = 77,
IPPORT_FINGER = 79, /* Finger service. */
IPPORT_TTYLINK = 87,
IPPORT_SUPDUP = 95, /* SUPDUP protocol. */


IPPORT_EXECSERVER = 512, /* execd service. */
IPPORT_LOGINSERVER = 513, /* rlogind service. */
IPPORT_CMDSERVER = 514,
IPPORT_EFSSERVER = 520,

/* UDP ports. */
IPPORT_BIFFUDP = 512,
IPPORT_WHOSERVER = 513,
IPPORT_ROUTESERVER = 520,

/* Ports less than this value are reserved for privileged processes. */
IPPORT_RESERVED = 1024,

/* Ports greater this value are reserved for (non-privileged) servers. */
IPPORT_USERRESERVED = 5000
};

IPv6 Socket地址格式

1
2
3
4
5
6
7
struct sockaddr_in6 {
sa_family_t sin6_family; /* 16-bit */
in_port_t sin6_port; /* 传输端口号 # 16-bit */
uint32_t sin6_flowinfo; /* IPv6流控信息 32-bit*/
struct in6_addr sin6_addr; /* IPv6地址 128-bit */
uint32_t sin6_scope_id; /* IPv6域ID 32-bit */
};
  1. 先忽略sin6_flowinfo和sin6_scope_id,一个没在glibc的官网出现过,一个是当前未使用的字段
  2. sin6_family的值为AF_INET6,端口与IPv4一样,都是16bit,而sin6_addr为128bit,解决了寻址数字不够的问题

本地Socket地址格式

本地Socket主要用于本地进程间的通信

1
2
3
4
struct sockaddr_un {
unsigned short sun_family; /* 固定为 AF_LOCAL */
char sun_path[108]; /* 路径名 */
};

对比

IPv4 Socket和IPv6 Socket地址结构的长度是固定的,而本地Socket地址结构的长度是可变
