准备

  1. 浏览器将域名发送给DNS服务器，解析成IP地址
  2. HTTP是基于TCP协议的，目前使用的HTTP协议版本大部分都是1.1
    • HTTP 1.1默认开启了Keep Alive机制，这样建立的TCP连接，可以在多次请求中复用

HTTP 1.1

请求构建

HTTP请求的报文分为三大部分：请求行、首部、实体

1
2
3
4
GET / HTTP/1.1
Host: www.163.com
Connection: close
User-Agent: Paw/3.1.7 (Macintosh; OS X/10.14.6) GCDHTTPRequest

方法

方法 用途
GET 获取资源
POST 创建资源
PUT 修改资源
DELETE 删除资源

首部字段

  1. 首部是Key-Value，通过冒号分隔
  2. Accept-Charset：表示客户端可以接受的字符集
  3. Content-Type：正文的格式
缓存

高并发系统中，在真正的业务逻辑之前，都需要有个接入层（Nginx），将这些静态资源的请求拦截在最外面

  1. 对于静态资源，有Varnish缓存层，当缓存过期的时候，才会真正访问Tomcat应用集群
  2. Cache-Control
    • 当客户端发送的请求中包含max-age指令时
      • 如果判定缓存层中，资源的缓存时间数值比指定的max-age小，那么客户端可以接受缓存的资源
    • 当指定max-age值为0，那么缓存层需要将请求转发给应用集群
  3. If-Modified-Since
    • 如果服务器的资源在某个时间之后更新了，那么客户端就应该下载最新的资源
    • 如果没有更新，服务端会返回304 Not Modified的响应，那么客户端无需下载，节省带宽

请求发送

  1. HTTP协议是基于TCP协议的，使用面向连接的方式发送请求，通过stream二进制流的方式传给对方
  2. 到了TCP层，会把二进制流变成一个个的报文段发送给服务器
  3. 发送的每个报文段，都需要对方返回一个ACK，来保证报文可靠地到达了对方
    • 如果没有返回ACK，TCP层会进行重传，保证可达
    • 同一个包有可能被传了很多次，HTTP层是无感知的，只是TCP层在埋头苦干
  4. TCP发送每个报文段时，都需要加上源地址和目标地址，并将这两个信息放到IP头，交给IP层进行传输
  5. IP层检查目标地址与自己是否在同一个局域网
    • 如果是，通过ARP协议来请求这个目标地址对应的Mac地址，然后将源Mac地址和目标Mac地址放入Mac头，发送出去
    • 如果不是，需要发送到网关，还是需要发送ARP协议来获取网关的MAC地址
      • 网关收到包后发现MAC地址符合，取出目标IP地址，根据路由协议找到下一跳路由器的MAC地址，发送出去
      • 路由器一跳一跳终于到达了目标局域网，最后一跳的路由器发现目标IP地址在自己的某个出口的局域网上
      • 在这个局域网上发送ARP协议，获得目标IP地址的MAC地址，将包发出去
  6. 目标机器发现MAC地址符合，将包收起来，发现IP地址符合，解析IP头，发现是TCP协议
    • 解析TCP头，里面有序号，检查该序号是否需要，如果需要就放入缓存中，然后返回一个ACK，不需要就丢弃
  7. TCP头里有端口号，HTTP服务器正在监听该端口号，目标机器将该包发送给HTTP服务器处理

响应构建

HTTP响应的报文分为三大部分：状态行、首部、实体

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
HTTP/1.1 200 OK
Date: Sat, 10 Aug 2019 07:59:10 GMT
Content-Type: text/html; charset=GBK
Transfer-Encoding: chunked
Connection: close
Expires: Sat, 10 Aug 2019 08:00:30 GMT
Server: nginx
Vary: Accept-Encoding
Vary: Accept-Encoding
Cache-Control: max-age=80
Vary: User-Agent
Vary: Accept
X-Ser: BC41_dx-lt-yd-shandong-jinan-5-cache-6, BC41_dx-lt-yd-shandong-jinan-5-cache-6, BC14_lt-guangdong-jiangmen-1-cache-1
cdn-user-ip: 112.94.5.72
cdn-ip: 157.122.98.14
X-Cache-Remote: MISS
cdn-source: baishan

$body$
  1. 状态行会返回HTTP请求的结果
  2. 首部的Content-Type，表示返回正文的类型

响应返回

  1. 构造好HTTP返回报文，交给TCP层，让TCP层将返回的HTML分成一个个报文段，并保证每个报文段都可靠到达
  2. 这些报文段加上TCP头后会交给IP层，然后把刚才请求发送的过程反向走一遍
  3. 客户端发现MAC地址和IP地址符合，就会上交给TCP层处理
  4. TCP层根据序号判断是否是自己需要的，如果是，就会根据TCP头中的端口号，发送给相应的进程（浏览器）
  5. 浏览器作为客户端会监听某个端口，当浏览器拿到HTTP报文后，会进行渲染

HTTP 2.0

  1. HTTP 1.1在应用层以纯文本的形式进行通信，每次通信都要带完整的HTTP头部，这样在实时性和并发性上都会存在问题
  2. 为了解决这些问题，HTTP 2.0会对HTTP的头部进行一定的压缩
    • 将原来每次都要携带的大量Key-Value在两端都建立一个索引表，对相同的Key-Value只发送索引表中的索引
  3. 流 + 帧
    • HTTP 2.0协议将一个TCP连接切分成多个流
      • 每个流都有ID标识
      • 流是双向的，可以是客户端发往服务端，也可以是服务端发往客户端
      • 流只是一个虚拟的通道
      • 流具有优先级
    • HTTP 2.0协议将所有的传输信息分割为更小的消息和帧，并对它们采用二进制格式编码
      • 常用的帧有Header帧和Data帧
      • Header帧：用户传输Header，并且会开启一个新的流
      • Data帧：用来传输Body，多个Data帧属于同一个流
    • 通过流+帧这两种机制
      • HTTP 2.0的客户端可以将多个请求分到不同的流中，然后将请求内容拆分成帧，进行二进制传输
      • 帧可以打散乱序发送，然后根据每个帧首部的流标识符重新组装，并且根据优先级，决定优先处理哪个流的数据

实例

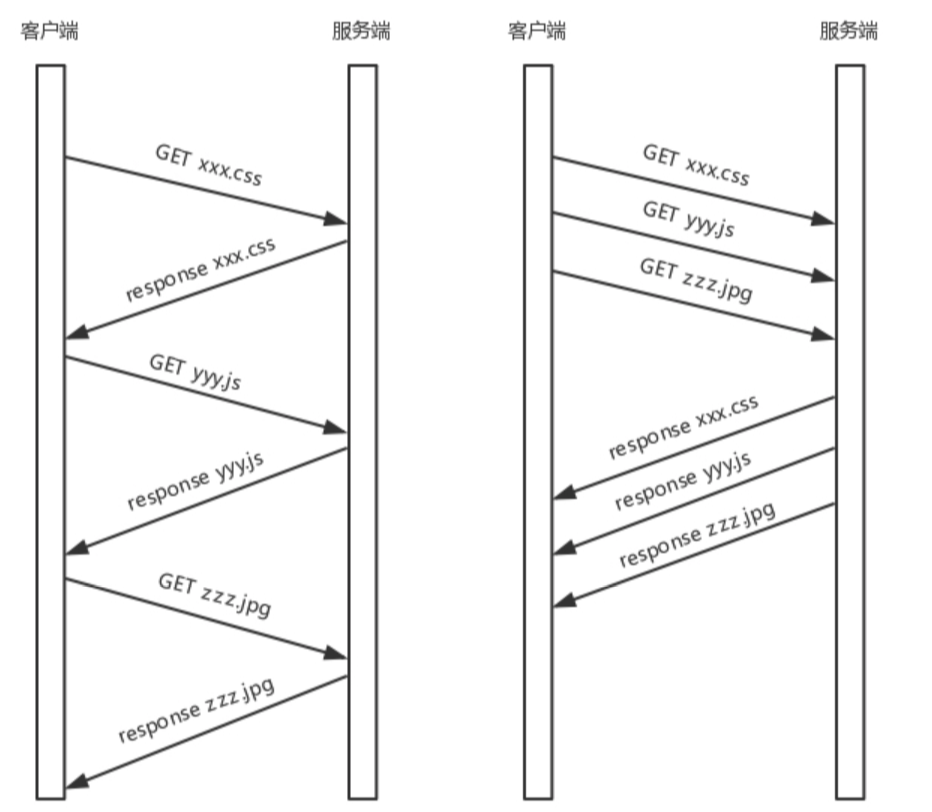

  1. 假设一个页面要发送三个独立的请求，分别获取css、js和jpg，如果使用HTTP 1.1就是串行的
  2. 如果使用HTTP 2.0，可以在一个TCP连接里客户端和服务端都可以同时发送多个请求

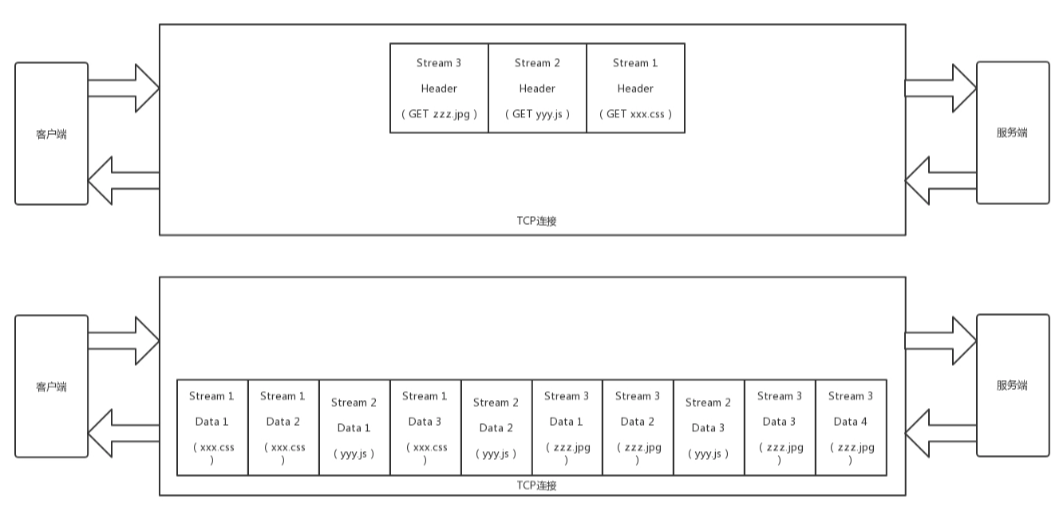

    • HTTP 2.0其实是将三个请求变成三个流，将数据分成帧，乱序发送到同一个TCP连接中
  3. HTTP 2.0成功解决了HTTP 1.1的队首阻塞问题
    • HTTP 1.1：只能严格串行地返回响应，不允许一个TCP连接上的多个响应数据交错到达
  4. HTTP 2.0采用流+帧的机制来实现并行请求和响应
    • HTTP 1.1：需要借助Pipeline机制（多条TCP连接）
  5. HTTP 2.0减少了TCP连接数对服务器性能的影响，同时将页面的多个HTTP请求通过一个TCP连接进行传输，加快页面渲染

QUIC

  1. HTTP 2.0虽然大大增加了并发性，但依然是基于TCP协议，而TCP协议处理包时是有严格顺序的
    • 当其中一个数据包出现问题，TCP连接需要等待这个数据包完成重传后才能继续进行
  2. HTTP 2.0通过流+帧的机制实现了逻辑上的并行，但实际还是会受限于TCP协议
    • 样例：一前一后（序号），前面Stream 2的帧没有收到，后面Stream 1的帧也会因此阻塞
    • 即多个Stream之间是有依赖关系的
  3. 基于这个背景催生了Google的QUIC协议（Quick UDP Internet Connections），应用场景：Gmail

自定义连接机制

  1. 标识TCP连接：<源IP，源端口，目标IP、目标端口>，一旦一个元素发生变化，就需要断开重连（三次握手，有一定时延）
  2. 基于UDP的QUIC协议，不再以四元组标识一个连接，而是采用64位的随机数（ID）
    • UDP是无连接的，当IP或者端口变化时，只要ID不变，就不需要重新建立连接

自定义重传机制

  1. TCP为了保证可靠性，通过序号和应答机制，来解决顺序问题和丢包问题
    • 任何一个序号的包发出去，都要在一定的时间内得到应答，否则一旦超时，就会重发该序号的包
    • 超时时间是通过采样往返时间RTT不断调整的（即自适应重传算法），但存在采样不准确的问题

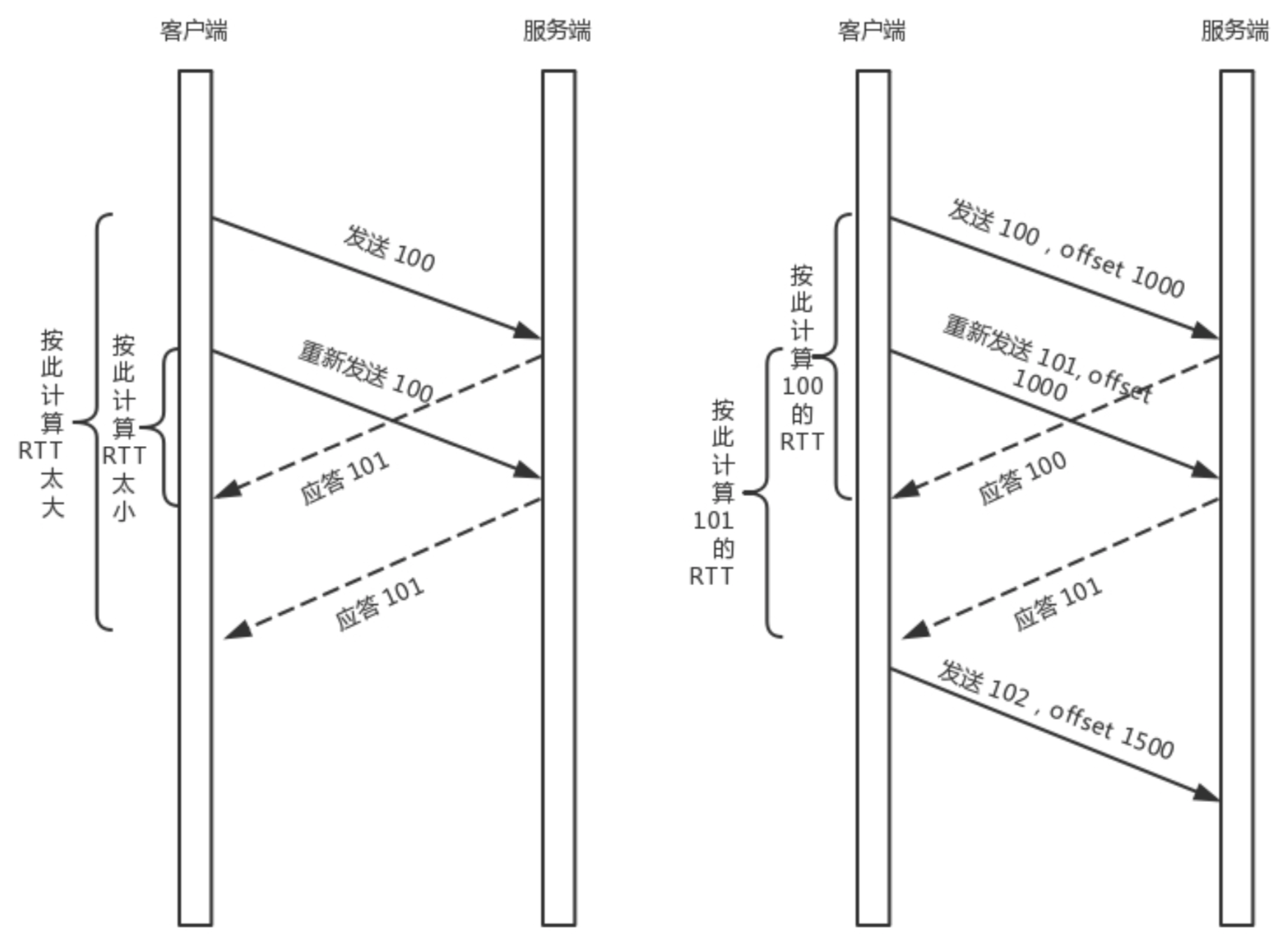

      • 样例：发送一个序号为100的包，发现没有返回，于是重传，然后收到ACK101，此时怎么计算RTT？
  2. QUIC也有序列号，是递增的，任何一个序列号的包只发送一次
    • 发送一个包，序号为100，发现没有返回，于是重传，序号变成了101
    • 如果收到ACK100，就是对第1个包的响应，如果收到ACK101，就是对第2个包的响应，因此RTT的计算相对准确
    • 如何知道包100和包101发送的内容是一样的，QUIC定义了offset的概念
  3. QUIC是面向连接的，跟TCP一样，是一个数据流，发送的数据在这个数据流里面是有偏移量offset的

无阻塞的多路复用

  1. 有了自定义的连接和重传机制，就可以解决HTTP 2.0的多路复用问题（阻塞）
  2. 与HTTP 2.0一样，同一条QUIC连接上可以创建多个Stream，来发送多个HTTP请求
  3. QUIC是基于UDP的，一个QUIC连接上的多个Stream之间是没有依赖关系的
    • 假如前面Stream 2丢了一个UDP包，后面跟着Stream 3的一个UDP包
    • 虽然Stream 2丢失的那个UDP需要重传，但Stream 3的UDP包可以直接发送给用户，不会被阻塞

自定义流量控制

  1. TCP的流量控制是通过滑动窗口协议
  2. QUIC的流量控制也是通过window_update，来告诉发送端它可以接受的字节数
    • QUIC的窗口是适应自己的多路复用机制的：不仅在一个连接上控制窗口，还在每个Stream上控制窗口

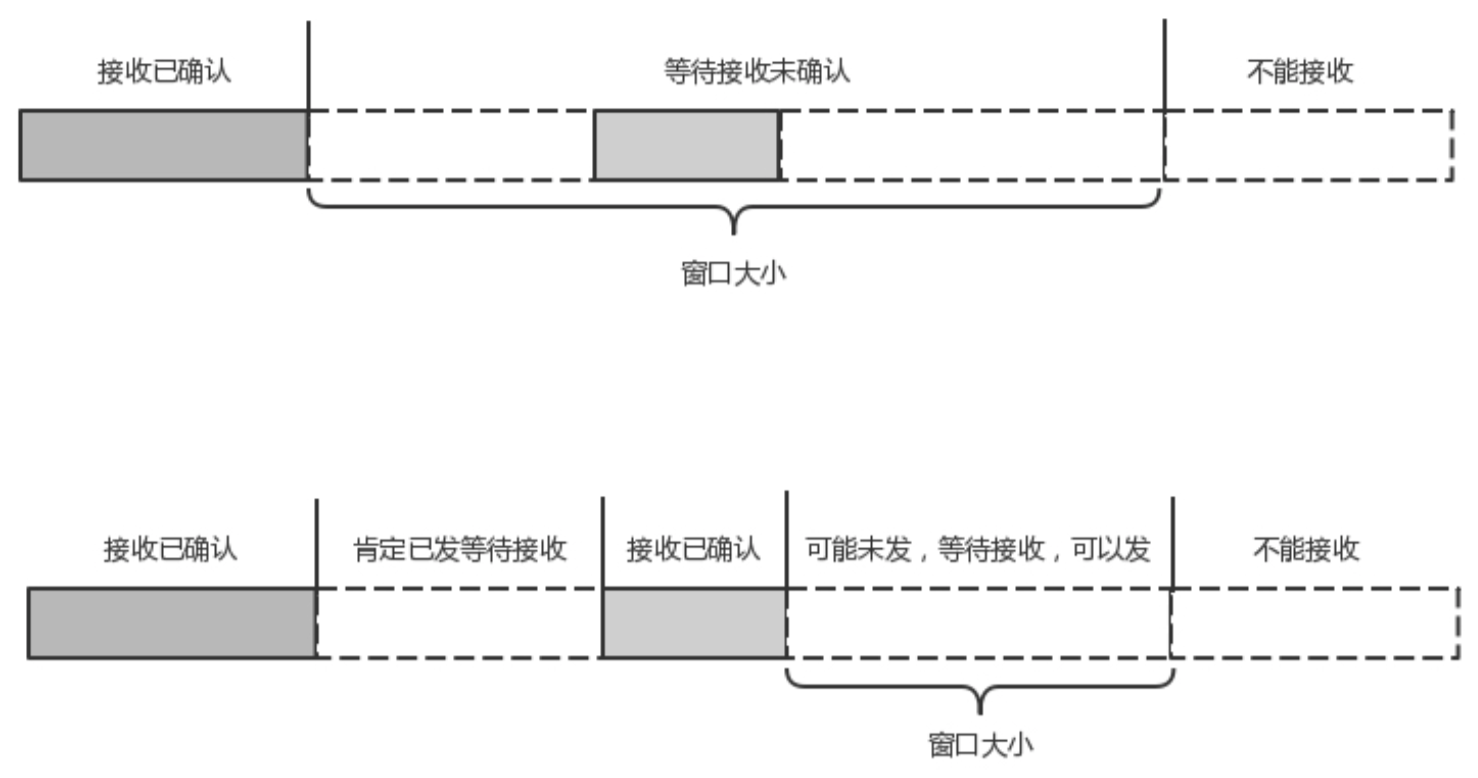

  3. 在TCP协议中，接收端窗口的起始点：下一个要接收并且ACK的包
    • TCP的ACK机制是基于序列号的累计应答：哪怕后面的包先到，并且已经放在缓存里，窗口也不能右移
    • 这样就会导致后面的包虽然到了，但由于不能ACK，也有可能超时重传，浪费带宽
  4. QUIC的ACK是基于offset的
    • 每个offset的包来了，放进了缓存，就可以ACK了，ACK后对应的包就不会重发，中间的空档会等待到来或者重发即可
    • 窗口的起始位置为当前收到的最大offset，从该offset到当前Stream所能容纳的最大缓存，为真正的窗口大小
    • 显然，这种方式更加准确
  5. 而整个连接的窗口，需要统计所有的Stream的窗口
