网络协议 -- Socket

概述

  1. Socket编程进行的是端到端的通信,并不清楚中间的网络情况,能够设置的参数,只能是网络层传输层
  2. 网络层,Socket函数需要指定是IPV4还是IPV6,分别设置为AF_INETAF_INET6
  3. 传输层,Socket函数需要指定是TCP还是UDP
    • TCP协议是基于数据流的,设置为SOCK_STREAM
    • UDP协议是基于数据报的,设置为SOCKet_DGRAM

基于TCP协议

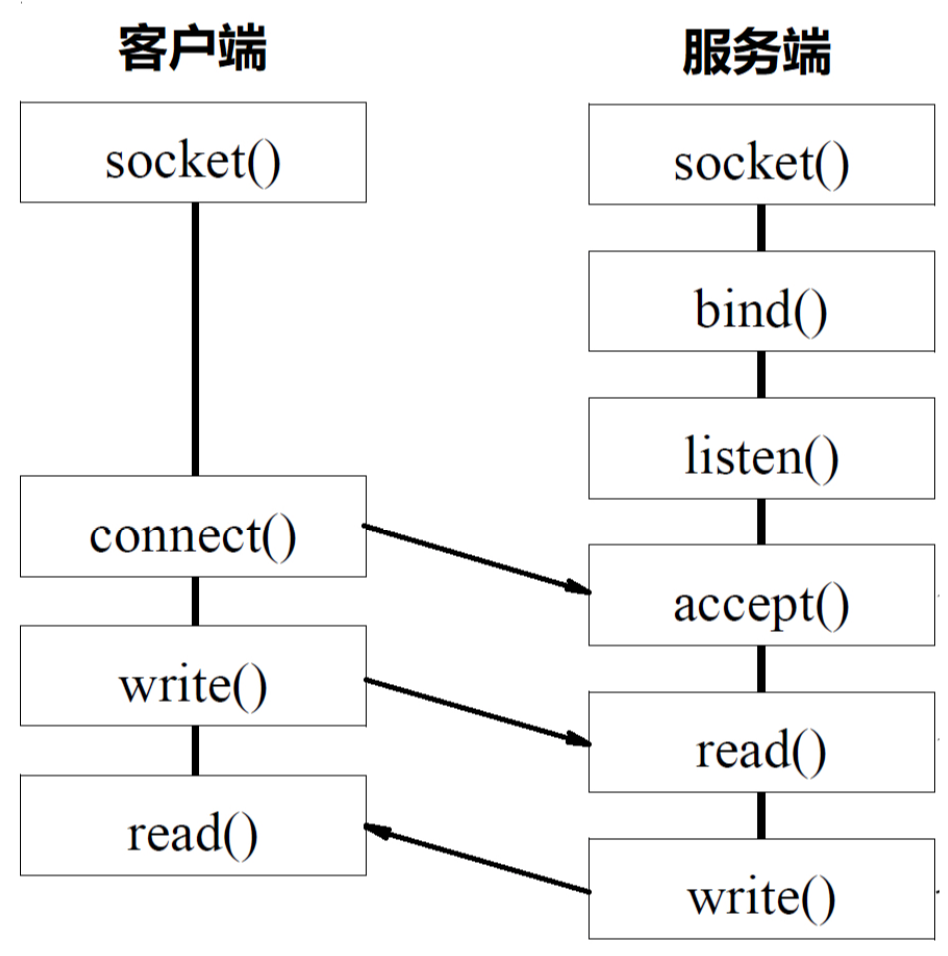

函数调用

  1. TCP的服务端需要先监听一个端口,一般是调用bind函数,给Socket赋予一个IP地址端口
    • 端口:当一个网络包到达的时候,内核要通过TCP头里面的端口来查找应用程序,并把网络包交给它
    • IP地址:一台机器可能有多个网卡,也就有多个IP地址,只有发送给某个网卡的地址才会被处理
  2. 当服务端有了IP地址和端口号,就可以调用listen函数进行监听,服务端进入listen状态,此时客户端可以发起连接
  3. 在内核中,为每个Socket维护两个队列
    • 一个是已经建立了连接的队列,已经完成三次握手,处于established状态
    • 一个是还没有完成建立连接的队列,此时三次握手还未完成,处于syn_rcvd状态
  4. 服务端调用accept函数,拿出一个已经完成的连接进行处理
  5. 在服务端等待的时候,客户端可以通过connect函数发起连接,在参数中指明要连接的IP地址和端口号,然后发起三次握手
    • 内核会给客户端分配一个临时端口,一旦握手成功,服务端的accept函数就会返回另一个Socket
  6. 监听的Socket和真正用来传输数据的Socket是两个,一个称为监听Socket,一个称为已连接Socket
  7. 连接建立成功之后,双方通过readwrite函数来读写数据,跟往一个文件流写数据一样

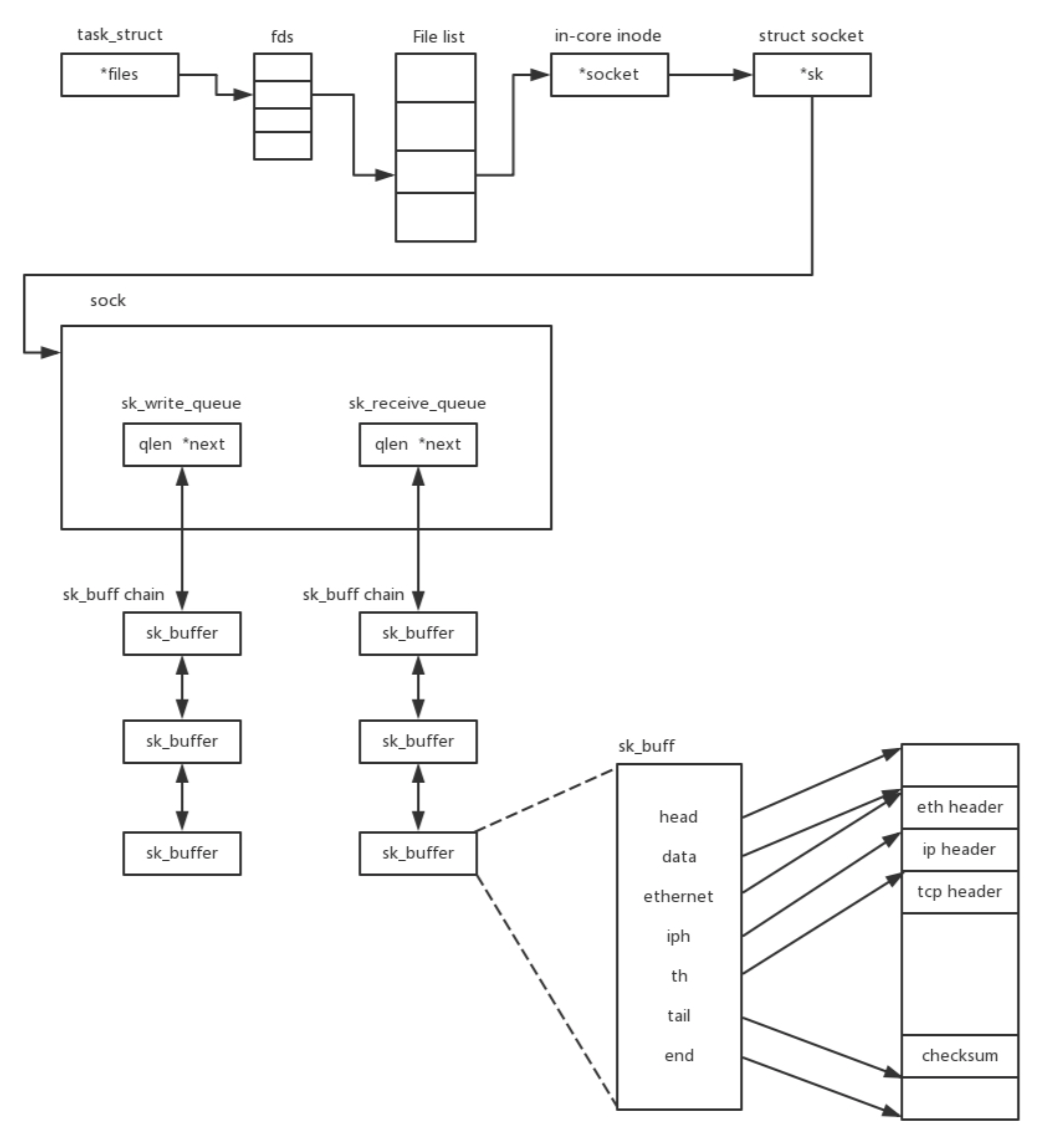

数据结构

  1. Socket在Linux中是以文件的形式存在的,也存在文件描述符,写入和读出都是通过文件描述符
  2. 每个进程都有一个数据结构task_struct,里面指向一个文件描述符数组(fds),列出这个进程打开的所有文件的文件描述符
  3. 文件描述符是一个整数,是这个数组(fds)的下标,数组的内容是一个指针,指向内核中所有打开的文件列表(File List)
  4. 文件都有inode,Socket对应的inode会保存在内存中,而真正的文件系统上文件的indo会保存在硬盘
    • innode中,指向了Socket在内核中的Socket结构
    • 在Socket结构中,主要有两个队列,一个是发送队列,一个是接收队列
      • 队列里面保存的是缓存sk_buff,sk_buff里面能看到完整的包结构

基于UDP协议

函数调用

  1. UDP是面向无连接,所以不需要三次握手,也不需要调用listenconnect函数
    • 但依然需要调用bind函数来绑定IP地址和端口号
  2. UDP是没有维护连接状态的,因此不需要为每对连接都建立一组Socket,而只需一个Socket,就能够和多个客户端进行通信
    • 每次通信,都调用sendtorecvfrom,都可以传入IP地址和端口

TCP连接数

最大连接数

  1. 用一个四元组来标识一个TCP连接<本机IP,本机端口,对端IP,对端端口>
  2. 服务端通常固定在某个本地端口上监听,等待客户端的连接请求,因此服务端TCP连接的四元组只有对端IP对端端口
    • 最大TCP连接数 = 客户端IP数 * 客户端端口数 = 2^32 * 2^16 = 2^48
  3. 服务端最大并发TCP连接数远远达不到理论上限
    • 首先是文件描述符限制,Socket是文件,可以通过ulimit配置文件描述符的数目
    • 其次是内存限制,每个TCP连接都要占用一定的内存

多进程方式

  1. 监听请求,建立连接后,对应一个已连接的Socket,创建一个子进程,然后将基于已连接Socket的交互交给子进程来处理
  2. 在Linux下,使用fork函数来创建子进程,在父进程的基础上完全拷贝一个子进程
  3. 在Linux内核中,会复制以下内容
    • 文件描述符列表
    • 内存空间
    • 记录当前执行到哪一行代码
  4. 调用fork函数,复制完毕后,父进程和子进程都会记录当前刚刚执行完fork函数
    • 父子进程几乎一模一样,只是根据fork的返回值来区分到底是父进程,还是子进程
    • 如果返回值是0,则是子进程,如果返回值是其他整数,就是父进程
  5. 因为复制了文件描述符列表,而文件描述符都是指向整个内核统一打开的文件列表
    • 父进程刚才因为accept创建的已连接Socket也是一个文件描述符,同样也会被子进程获得
    • 子进程可以通过这个已连接Socket和客户端进行通信,当通信完毕后,就可以退出子进程
      • 调用fork函数时,会给父进程返回一个整数,即子进程的ID,父进程可以通过这个ID查看子进程是否需要退出

进程复制过程

多线程方式

  1. 线程比进程轻量很多
  2. 在Linux下,通过pthread_create创建一个线程,也是调用do_fork,但很多资源是共享的
    • 例如文件描述符进程空间,只不过多了一个引用而已
  3. 新的线程也可以通过已连接的Socket来处理请求,从而达到并发处理的目的

C10K问题

  1. 上面基于进程或者线程的模型,依然存在问题,因为新到来一个TCP连接,就需要分配一个进程或者线程
  2. 一台机器无法创建很多进程或者线程
    • C10K,即一台机器如果要维护1W个TCP连接,就要创建1W个进程或线程,这是操作系统无法承受的

IO多路复用

IO多路复用,即一个线程维护多个Socket

select

  1. Socket是文件描述符,因而某个线程关注的所有Socket都可以放在一个文件描述符集合fd_set
  2. 然后调用select函数来监听fd_set是否变化,一旦变化,就会依次查看每个文件描述符
    • 发生变化的文件描述符在fd_set对应的位都设为1,表示Socket可读或者可写,从而进行读写操作
  3. 然后再调用select函数,监听下一轮的变化

epoll

  1. select函数也存在问题,每次Socket所在的文件描述符集合fd_set中有Socket发生变化的时候,都是通过轮询的方式
    • 遍历文件描述符集合fd_se中所有的Socket,效率不高
    • 另外使用select,fd_set的大小受限于FD_SETSIZE
  2. epoll函数是通过事件通知的方式,效率高很多
    • epoll函数在内核中的实现方式是注册callback函数,当某个文件描述符发生变化时,就会主动通知

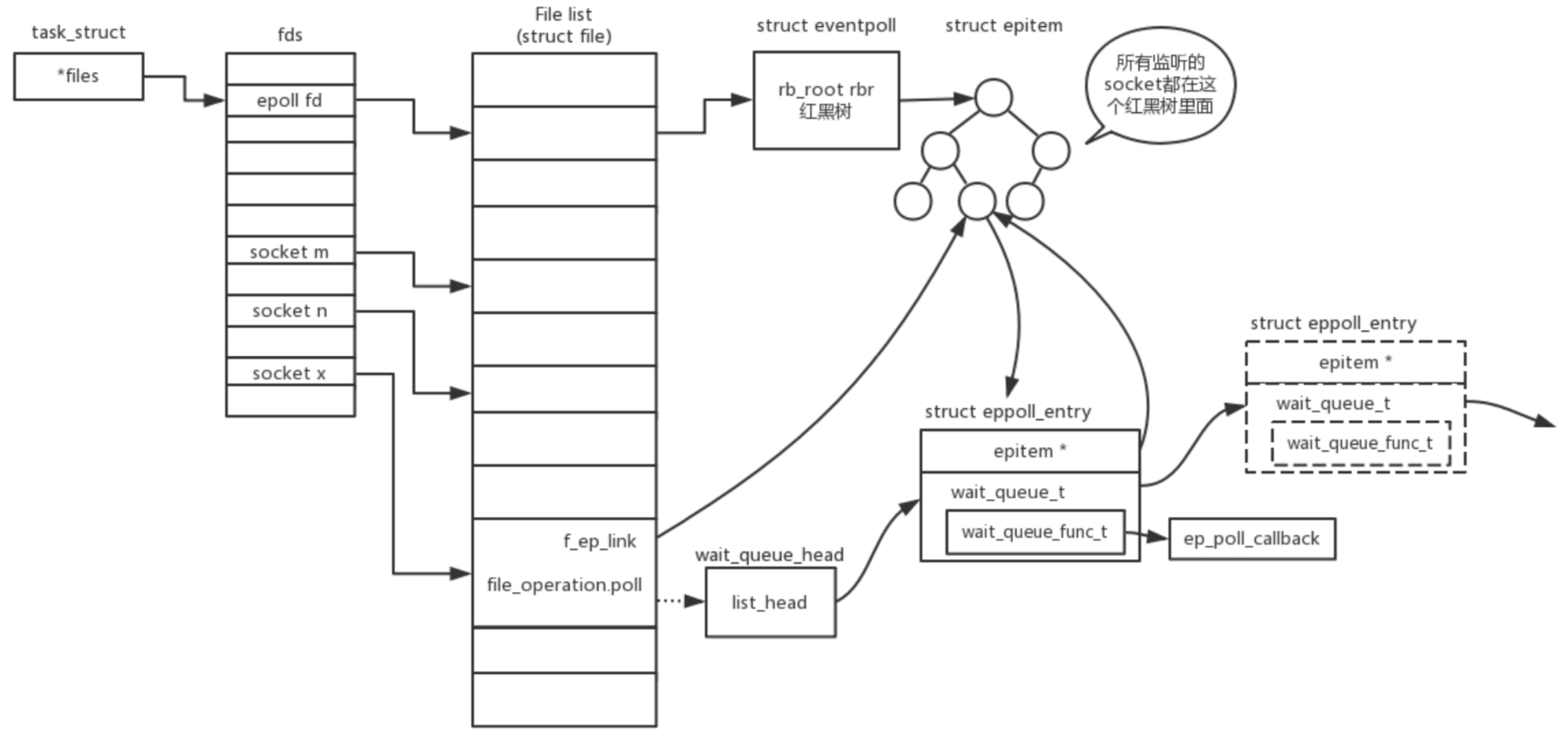

  3. 假设进程打开Socket m,n,x等多个文件描述符,现在需要通过epoll来监听这些Socket是否都有事件发生
    • 其中epoll_create创建一个epoll对象(epoll fd),也是一个文件,对应一个文件描述符,对应打开文件列表中的一项
    • 在这项里有一个红黑树,在该红黑树里要保存这个epoll需要监听的所有Socket
    • 当epoll_ctl添加一个Socket时,其实是加入这个红黑树,同时红黑树中的节点指向一个结构
      • 该结构在被监听的Socket的事件列表
      • 当Socket来了一个事件后,可以从这个列表中得到epoll对象,并调用call back通知它
  4. 这种通知方式使得监听的Socket数据增加的时候,效率不会大幅度降低,能够同时监听非常多的Socket
    • 上限就是系统定义的进程可以打开的最大文件描述符个数(ulimit
  5. epoll是解决C10K问题的利器
