网络协议 -- TCP下

累计应答

  1. 为了保证顺序性,每一个包都有一个ID(序号),在建立连接的时候,会商定起始的ID是多少,然后按照ID一个个发送
  2. 为了保证不丢包,对应发送的包都要进行应答,但不是一个个应答,而是会应答某个之前的ID,该模式称为累计应答

缓存

为了记录所有发送的包和接收的包,TCP需要发送端和接收端分别用缓存来保存这些记录

发送端

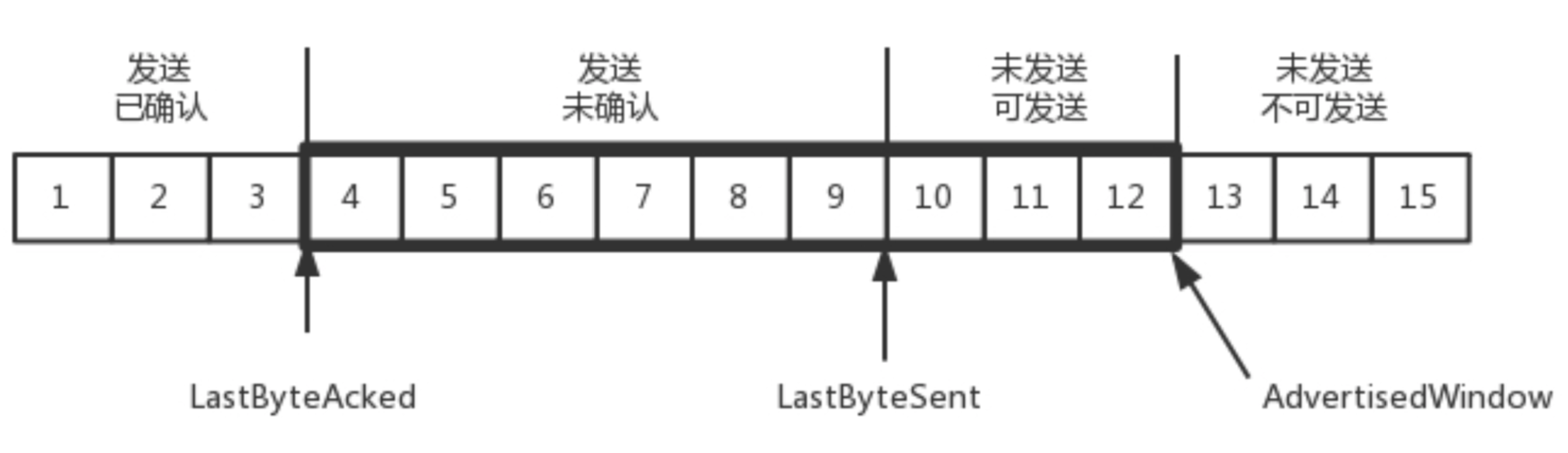

  1. 发送端的缓存是按照包的ID一个个排列的,根据处理的情况分为四部分
    • 已经发送 + 已经确认
    • 已经发送 + 等待确认
    • 可以发送 + 等待发送
    • 不能发送
  2. 在TCP里,接收端会给发送端报一个窗口的大小,称为Advertised window
    • Advertised window的大小应该等于上面第2部分+第3部分
    • Advertised window表征接收端的处理能力,超过该窗口大小,接收端处理不过来
  3. 分界线
    • LastByteAcked:第1部分和第2部分的分界线
    • LastByteSent:第2部分和第3部分的分界线
    • LastByteAcked + AdvertisedWindow:第3部分和第4部分的分界线

接收端

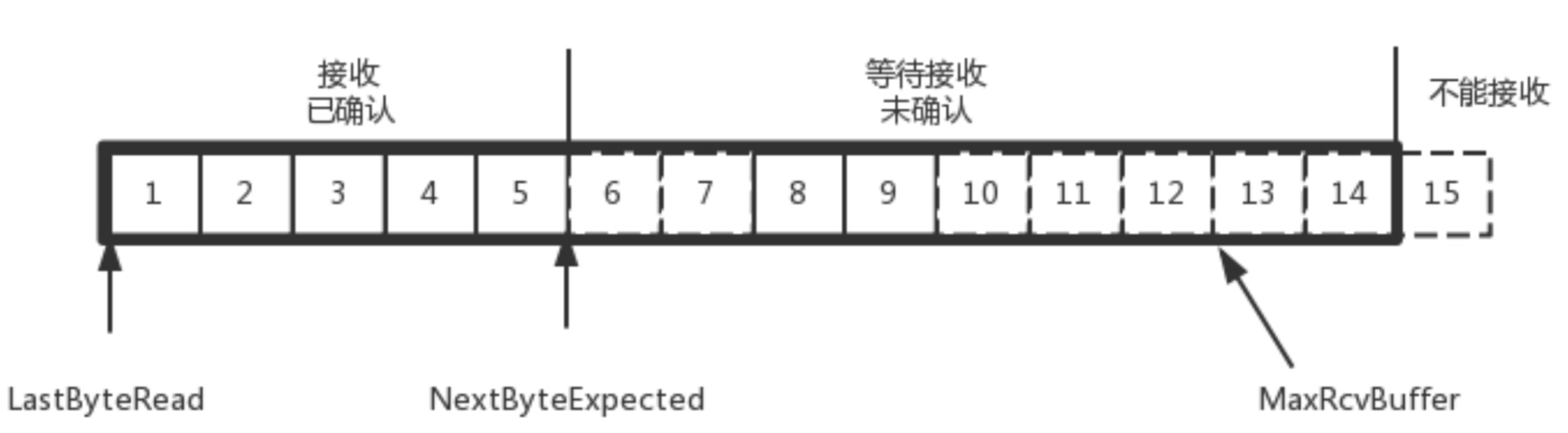

  1. 根据处理情况分为三部分
    • 已经接收 + 已经确认
    • 等待接收 + 尚未确认
    • 不能接收
  2. 常用计算
    • MaxRcvBuffer:最大缓存的量
    • LastByteRead之后:已经接收,但还没有被应用层读取
    • NextByteExpected:第1部分和第2部分的分界线
    • AdvertisedWindow = MaxRcvBuffer - (NextByteExpected - LastByteRead)
    • NextByteExpected + AdvertisedWindow = LastByteRead + MaxRcvBuffer :第2部分和第3部分的分界线
  3. 在第2部分,由于收到的包可能是乱序的,会出现空隙,只有和第1部分连续的,才能马上进行回复
    • 中间空着的部分需要等待,哪怕后面的包已经来了

顺序 + 丢包

  1. 发送端缓存
    • 1、2、3:已经发送并确认
    • 4、5、6、7、8、9:都是发送了未确认
    • 10、11、12:还未发送出去
    • 13、14、15:接收端没有空间,不准备发送
  2. 接收端缓存
    • 1、2、3、4、5:已经完成ACK,但没有读取
    • 6、7:等待接收
    • 8、9:已经接收,但没有ACK
  3. 当前状态
    • 1、2、3:没有问题,双方达成一致
    • 4、5:接收端ACK,发送端还没收到,有可能是丢了,也有可能在路上
    • 6、7、8、9:发送端都已经发送,到接收端只收到了8、9,而6、7还没到,出现了乱序,虽然缓存了8、9但没法ACK
    • 可见,顺序问题和丢包问题都有可能发生,因此需要考虑确认重传机制
      • 如果4的ACK到了,5的ACK丢了,怎么处理?
      • 如果6、7的数据包丢了,怎么处理?

超时重传

  1. 对每一个已经发送但尚未确认的包,都有一个定时器,超过一定时间,就重新尝试
    • 不宜过长,这样超时时间会变长,访问变慢
    • 不宜过短,必须大于往返时间RTT,否则会引起不必要的重传
      • TCP通过采样RTT,然后进行加权平均,该值是动态变化
      • 除了采样RTT,还要采样RTT的波动范围,计算出一个估计的超时时间
      • 由于重传时间是动态变化的,因此也称为自适应重传算法
  2. 如果过段时间后,5、6、7都超时了,就会重新发送,接收端发现5原来接收过,直接丢弃
    • 6到了,发送ACK,要求下一个是7,但7又丢失了,当7再次超时,需要重传的时候,TCP的策略是超时间隔加倍
  3. 每当遇到一次超时重传的时候,都会将下一次超时重传间隔设置为先前值的两倍
    • 两次超时,说明网络环境很差,不宜频繁反复发送
  4. 超时间隔加倍的策略存在的问题:超时周期可能相对较长,需要一个补充机制:快速重传
  5. 快速重传
    • 当接收端收到一个序号大于下一个所预期的报文段时,就检测到数据流中的空隙,于是发送3个冗余的ACK
    • 客户端收到后,会在定时器过期之前,重传丢失的报文段
    • 例如接收端发现6、8、9都已经收到了,但是所预期的7却没有来,明显是丢失了
      • 于是发送3个6的ACK,要求下一个是7,客户端收到后,不等定时器超时,马上重发

流量控制

在对数据包的ACK中,同时会携带一个窗口的大小,假设窗口大小不变,依然为9,4的ACK到达,会右移一位,13也可以发送了

如果此时发送端发送很快,会将10、11、12、13全部发送完毕,之后就停止发送了,因为可发送的部分为0

当5的ACK到达时,在客户端相当于窗口再向右滑动一格,14可以发送了

如果接收端处理太慢,导致缓存中没有空间,可以通过ACK携带修改窗口大小的信息,可以设置为0,那么发送端将停止发送
例如接收端的应用一直不读取缓存中的数据,当6确认后,窗口大小需要缩小为8

新的窗口大小8通过6的ACK到达发送端的时候,不会平行右移,而是仅仅右移左面的边,把窗口大小从9改为8

如果接收端还是一直不处理数据,随着确认包越来越多,窗口越来越小,直到为0

新的窗口大小0通过14的ACK到达发送端,发送端也将窗口调整为0,停止发送

这种情况下,发送端会定时发送窗口探测数据包,看是否有机会调整窗口的大小
当接收方比较慢时,要防止低能窗口综合征:不要空出一个字节就立马告诉发送端,然后马上又被填满了
当窗口太小的时候,不更新窗口,直到达到一定大小,或者缓冲区一半为空,才更新窗口

拥塞控制

  1. rwnd(Receiver Window):滑动窗口,担心发送方把接收方缓存塞满
  2. cwnd(Congestion Window):拥塞窗口,担心把网络塞满
  3. 通过滑动窗口和拥塞窗口共同控制发送的速度
    • LastByteSent - LastByteAcked <= min {cwnd, rwnd}
  4. 对于TCP协议来说,它压根不知道整个网络都经历了什么,网络对于TCP来说是一个黑盒
  5. TCP拥塞控制就是在不堵塞、不丢包的情况下,尽量发挥带宽
  6. 在网络上,通道的容量 = 带宽 * 往返时间

设置发送窗口,使得发送但未确认的包为通道的容量,就能撑满整个通道
假设往返时间为8秒,每秒发送一个包,每个包的大小为1KB
已经过去8秒,8个包都已经发出去,前4个包到达接收端,但ACK还没有返回,后4个包还在路上,还没被接收

如果调大窗口,使得单位时间内可以发送更多的包
原来发送一个包,从一端到达另一端,假设一共经过4个设备,每个设备处理一个包需要耗时1S,所以到达另一端需要耗费4S
如果发送加快,则单位时间内会有更多的包到达这些中间设备,如果这些设备还只能每秒处理一个包的话,多出来的包会被丢弃
如果中间设备增加缓存,处理不过来的包会排队,这样包就不会丢失了,但缺点是会增加时延,时延到达一定程度,就会超时重传
所以,拥塞控制主要避免两种现象:包丢失超时重传,一旦出现这些现象,说明发送速度太快

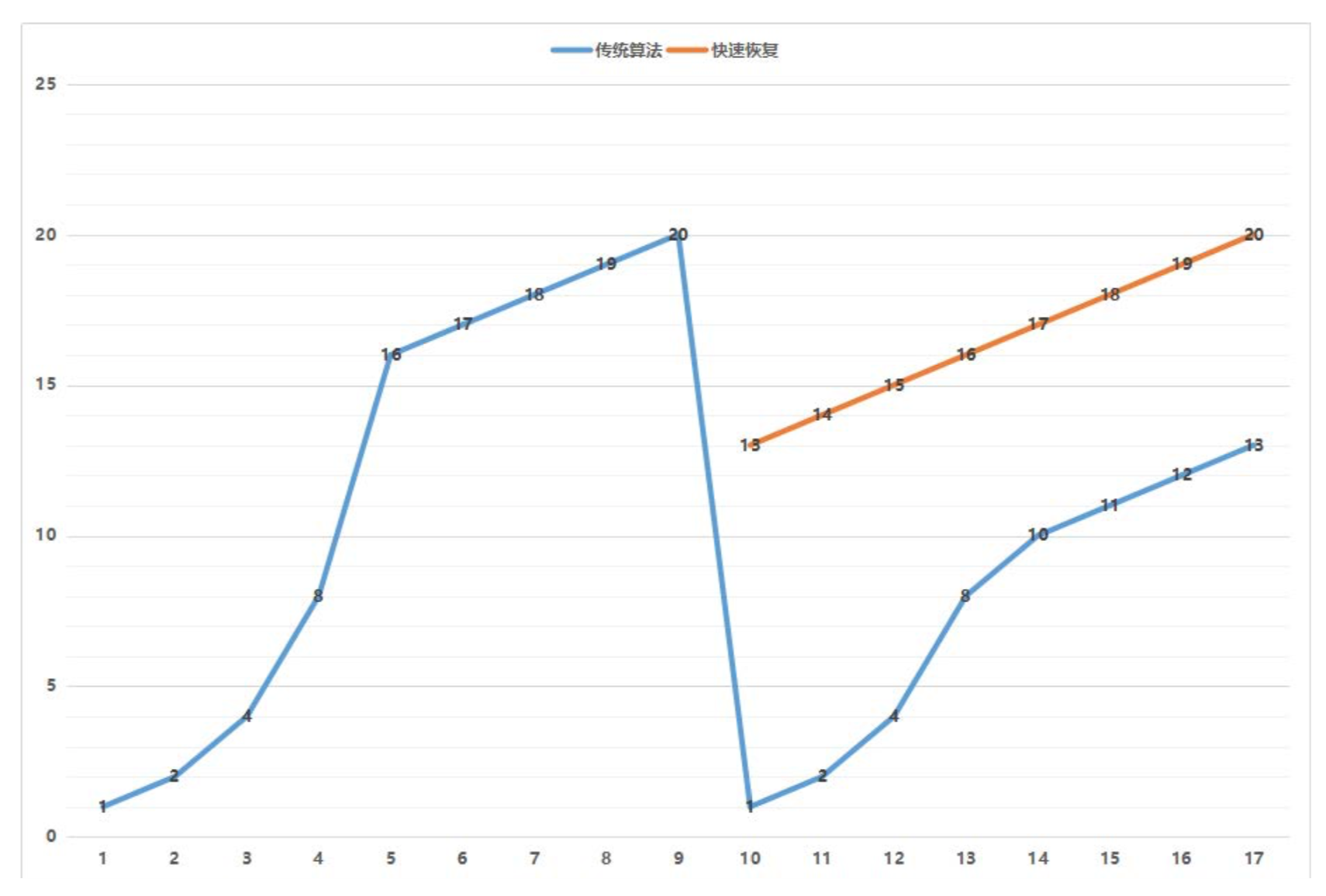

慢启动

  1. 一条TCP连接开始,cwnd设置为1,一次只能发送一个
  2. 当这一个的确认到来的时候,每个确认cwnd加1,此时一次能够发送2个
  3. 当这两个的确认到来的时候,每个确认cwnd加1,两个确认cwnd加2,此时一次能够发送4个
  4. 当这四个的确认到来的时候,每个确认cwnd加1,四个确认cwnd加4,此时一次能够发送8个,指数型增长
    • ssthresh=65535 Byte,当超过ssthresh,每收到一个确认,cwnd增加1/cwnd
  5. 当这八个的确认到来的时候,每个确认cwnd加1/8,八个确认cwnd加1,此时一次能够发送9个,变成了线性增长
  6. 线性增长还是会增长,还是有可能会出现网络拥塞,拥塞的一种表现形式就是丢包,需要超时重传
    • 此时将ssthresh设为cwnd/2,将cwnd设为1,重新开始慢启动
    • 一旦超时重传,马上回到解放前,过于激进,会造成网络卡顿

快速重传算法

  1. 当接收端发现丢了一个中间包的时候,会发送3次前一个包的ACK,于是发送端会快速的重传,不必等待超时再重传
  2. TCP认为这种情况不严重,因为大部分没丢,只丢了中间一部分,将cwnd减半为cwnd/2,然后ssthresh=cwnd
    • 当3个包返回的时候,cwnd=ssthresh+3,也就是还在比较高的值,呈线性增长

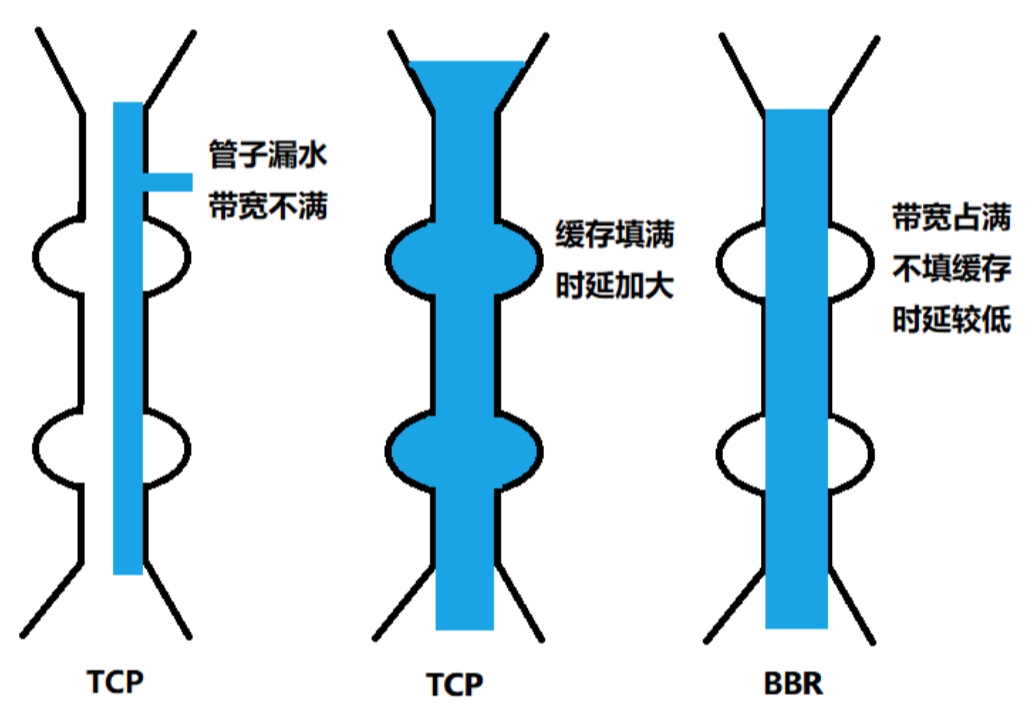

BBR拥塞算法

  1. TCP拥塞控制主要用来避免丢包超时重传,但这两个现象都是有问题的
    • 丢包并不能代表通道是满的,例如公网上带宽不满也会丢包,此时不能认为网络拥塞并且退缩
    • TCP的拥塞控制要等到中间设备的缓存都被填充满了,才会发生丢包,从而降低速度
      • 其实TCP只要填满网络通道即可,不需要等到把所有的中间设备的缓存都填满
  2. 为了优化上面的两个问题,诞生了TCP BBR拥塞算法
    • 它企图找到一个平衡点,通过不断的加快发送速度,将通道填满,但不填满中间设备的缓存(这样会增加时延)
    • 这个平衡点可以很好地达到高带宽低延时的平衡

小结

  1. 滑动窗口(rwnd)解决的问题:顺序问题、丢包问题、流量控制
  2. 拥塞窗口(cwnd)解决的问题:拥塞控制
