本文将简要介绍Zookeeper
的ZAB
协议
基本概念
ZAB VS Base-Paxos
Base-Paxos
是通用的分布式一致性算法
ZAB协议
不是Base-Paxos
的典型实现,而是特别为Zookeeper
设计的一种支持崩溃恢复的原子广播协议
- 相对于
ZAB协议
,Base-Paxos
主要存在2个问题:活锁问题
+全序问题
活锁问题
是指在Base-Paxos
算法中,由于并不存在Leader
角色,新轮次可以不断抢占旧轮次
,如此循环往复,产生活锁
全序问题
是指如果消息a在消息b之前发送,则所有Server应该看到相同的结果
,但Base-Paxos
并不保证这一点
ZAB
的解决方案- 为了解决
活锁问题
,ZAB协议
引入了Leader
角色,所有的事务请求
只能由Leader
处理,但是单Leader
会存在单点问题
,ZAB协议
进而引入崩溃恢复模式
- 为了解决
全序问题
,ZAB协议
引入了ZXID
(全局单调递增的唯一ID)和利用TCP的FIFO特性
- 为了解决
服务器角色
Zookeeper
中服务器有三种角色:Leader
、Follower
和Observer
,其中Observer
与ZAB
协议本身无关
Leader
的工作职责事务请求
的唯一调度者和处理者,保证集群事务处理的顺序性
- 调度集群内部其他服务器(
Follower
和Observer
)
Follower
的工作职责- 处理
非事务请求
- 转发
事务请求
给Leader
服务器 - 参与
事务Proposal的投票
- 参与
Leader选举投票
- 处理
Observer
的工作职责- 用于
观察并同步
集群的最新状态变化 Observer
在工作原理上与Follower
基本一致,与Follower
的主要区别Observer
只提供非事务服务Observer
不参与任何形式的投票
- 通常用于在
不影响集群事务处理能力
的前提下提升集群的非事务处理能力
- 用于
主备模式架构
Zookeeper实现了一种主备模式
的系统架构来保持集群中各副本之间的数据一致性
,Zookeeper使用单一的主进程
(Leader
)来接收并处理客户端的所有事务请求
,并采用ZAB协议
,将服务器数据的状态变更以事务Proposal
的形式广播
到所有副本进程(Follower
和Observer
)
事务请求
- 所有事务请求必须由一个
全局唯一
的服务器来协调处理,这样的服务器被称为Leader
,而其他服务器则被称为Follower
(ZAB
协议不考虑Observer
) Leader
负责将一个客户端的事务请求
转换成为一个事务Proposal
,并将该事务Proposal
分发给集群中所有的Follower
Leader
等待所有的Follower
关于事务Proposal
的反馈,一旦_半数或以上
_的Follower
进行了正确地反馈,那么Leader
会再次向所有的Follower
分发Commit
消息,要求其将事务Proposal
进行Commit
(类似于2PC
,但移除了事务回滚
,容易导致数据不一致,需要崩溃恢复模式
的支持)
半数以上(Follower + Leader)
_半数以上
_的服务器能够正常相互通信,保证了不会因网络分区等原因而导致同时出现两组集群服务,因为两个 _半数以上
_必然有交集
!!
半数或以上(Follower)
半数或以上(Follower)
是为了保证半数以上(Follower + Leader)
假若有n-1
个Follower
,S = sum(半数或以上的Follower
+ Leader
) >= ceil[(n-1)/2]+1
- 如果n为偶数,即
n=2k
,S >=ceil[(n-1)/2]+1
=ceil[(2k-1)/2]+1
=k+1
,剩下k-1 < k+1
- 如果n为奇数,即
n=2k+1
,S >=ceil[(n-1)/2]+1
=ceil[(2k)/2]+1
=k+1
,剩下k < k+1
- 假若有
2个Follower
,半数或以上的Follower
为1、2
;假若有3个Follower
,半数或以上的Follower
为2、3
两种模式
ZAB协议运行过程中,存在两种模式:崩溃恢复模式
+消息广播模式
,模式切换图如下

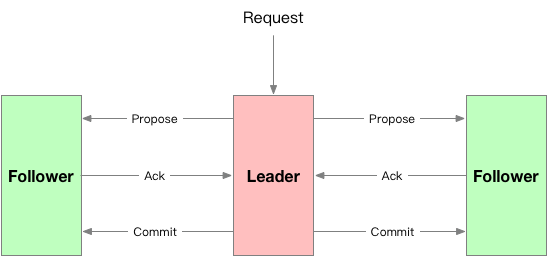

消息广播模式
示意图

具体过程(类2PC)
- 针对客户端的
事务请求
,Leader
会为其生成对应的事务Proposal
,Leader
会为每个事务Proposal
分配一个全局单调递增的唯一ID
,即ZXID
- 消息广播过程中,
Leader
会为每一个Follower
都各自分配一个单独的队列
,然后将需要广播的事务Proposal
依次放入到这些队列中去,并根据FIFO
策略进行消息发送 - 每一个
Follower
在接收到事务Proposal
之后,都会首先将其以_事务日志
_的形式写入到本地磁盘
中,并且在成功写入后向Leader
反馈ACK
- 当
Leader
接收到_半数或以上
_的Follower
反馈的ACK
后,就会广播一个Commit
消息给所有的Follower
以通知其进行事务提交
,同时Leader
自身也会完成事务提交
- 每一个
Follower
接收到Commit
消息后,也会完成事务提交
崩溃恢复模式
- 恢复过程结束后需要
选举新Leader
,ZAB协议
需要一个高效且可靠的Leader选举算法
,在选举出准Leader
后,需要进行数据同步
,同步完成后,准Leader
_成为正式Leader
_ - 崩溃恢复阶段需要处理2种特殊情况
- 提交已被Leader Commit的事务
- 丢弃只被Leader Propose的事务
进阶理解
分布式系统模型
进程组 ∏
分布式系统由一组进程构成:∏ = {P1,P2,...,Pn}
,各个进程之间通过相互通信来实现消息的传递
进程子集 Quorum
每个进程随时都可能崩溃退出,正常工作的进程处于UP
状态,否则处于DOWN
状态,_半数以上
_处于UP
状态的进程构成进程子集Q
,Q
满足两个条件:∀Q,Q⊆∏
,∀Q1和Q2,Q1∩Q2≠∅
网络通信 Cij
Cij
表示进程Pi
和Pj
之间的网络通信,其中Pi∈∏,Pj∈∏
,Cij
满足完整性
和前置性
完整性
如果进程Pj
收到来自进程Pi
的消息m
,那么进程Pi
一定确实发送了消息m
前置性
如果进程Pj
收到了消息m
,那么存在消息m'
:如果消息m'
是消息m
的前置消息
,那么Pj
务必先接收消息m'
,然后再接收消息m
,记为m≺m'
问题描述
使用Zookeeper
的分布式系统,通常存在大量的客户端进程
,依赖Zookeeper
来完成类似配置存储等分布式协调工作,因此Zookeeper
必须具备以下特性
高吞吐
和低延时
- 在
高并发
的情况下完成分布式数据的一致性处理
- 同时能够
优雅地处理运行时故障
,具备快速从故障中恢复的能力
主进程周期
ZAB
协议是Zookeeper
框架的核心,任何时候都需要保证只有一个主进程负责消息广播,如果主进程崩溃了,需要选举出新的主进程,随着时间的推移,形成主进程序列:P1,P2...Pe,∀Pe∈∏
,e
称为主进程周期
,如果e
小于e'
,那么Pe
是Pe'
之前的主进程,表示为Pe≺Pe'
,进程可能会崩溃重启,因此Pe
和Pe'
本质上可能是同一个进程
,只是处于不同的主进程周期
而已。为了保证主进程每次广播出来的事务Proposal
都是一致的,只有在 _充分完成崩溃恢复阶段
_之后,新的主进程才可以开始生成新的事务Proposal
并进行消息广播
广播事务Proposal
transactions(v,z)
:实现事务Proposal的广播
v
为事务Proposal的内容
z
为事务Proposal的标识
,z=<e,c>
e
为主进程周期
,e=epoch(z)
c
为当前主进程周期内的事务计数
,c=counter(z)
- 如果
z'
优先于z
,记为z≺z'
,有2种情况epoch(z)<epoch(z')
:主进程周期不同epoch(z)==epoch(z') && counter(z)<counter(z')
:主进程周期相同
算法描述
- 整个ZAB协议主要包括
消息广播
和崩溃恢复
两个过程,进一步可以细分为发现(Discovery)
、同步(Synchronization)
和广播(Broadcast)
三个阶段,每一个分布式进程会循环执行
这三个阶段 崩溃恢复
=发现
+同步
= (选举准Leader
+生成新主进程周期
) +同步
术语
术语 | 说明 |
---|---|
F.p | Follower f处理过的最后一个 事务Proposal |
F.zxid | Follower f处理过的历史事务Proposal中最后一个 事务Proposal的事务标识ZXID |
hf | Follower f已经处理过的事务Proposal序列 |
Ie | 准Leader 完成发现阶段后的初始化历史记录 |
发现:选举准Leader + 生成新主进程周期
发现过程就是Leader选举
过程,首先选举准Leader
,然后完成epoch
的更新(新的主进程周期)和Ie
的初始化
选举准Leader
进入Leader选举
流程,即机器进入LOOKING
状态,有3种情况
- 机器初始化启动,机器进入
LOOKING
状态 Follower
运行期间无法与Leader
保持连接,Follower
进入LOOKING
状态Leader
无法收到半数或以上
Follower的心跳检测,Leader
进入LOOKING
状态
当一个机器进入Leader选举
流程时,当前集群可能处在两个状态:存在(准)Leader
+不存在(准)Leader
术语
术语 | 说明 |
---|---|
SID | Server ID,用来唯一标识一台Zookeeper集群中的机器,全局唯一,与myid一致 |
ZXID | 事务ID,用来唯一标识一次服务器状态的变更,在同一时刻,集群中每一台机器的ZXID不一定完全一致 |
Vote | 当集群中的机器发现自己无法检测到Leader机器的时候,就会尝试开始投票 |
Quorum | 半数以上 机器,quorum >= (n/2+1) |
集群存在(准)Leader
当该机器试图去选举准Leader
的时候,会被告知当前集群的(准)Leader
信息,对于该机器来说,仅仅需要与(准)Leader
机器建立连接,并完成数据状态同步
既可
集群不存在(准)Leader
集群中的所有机器都处于一种试图选举出一个准Leader
的状态,我们把这种状态称为LOOKING
,处于LOOKING
状态的机器会向集群中的所有其他机器发送消息,这个消息就是投票
,投票消息组成:所推举的服务器SID
和ZXID
,(SID,ZXID)
第1次投票
第1次投票,由于无法检测到集群中其他机器的状态信息,因此每台机器都将自己作为被推举的对象
进行投票
变更投票
集群中的每台机器发出自己的投票后,也会接收到来自集群中其他机器的投票,并依据一定的规则,来处理收到的其他机器的投票,并决定是否需要变更自己的投票
术语 | 说明 |
---|---|
vote_sid | 接收到的投票中所推举Leader服务器的SID |
vote_zxid | 接收到的投票中所推举Leader服务器的ZXID |
self_sid | 当前服务器自己的SID |
self_zxid | 当前服务器自己的ZXID |
变更规则:
vote_zxid > self_zxid
:认可当前收到的选票,并再次将该投票发送出去vote_zxid < self_zxid
:坚持自己的投票,不做任何变更vote_zxid == self_zxid && vote_sid > self_sid
:认可当前收到的选票,并再次将该投票发送出去vote_zxid == self_zxid && vote_sid < self_sid
:坚持自己的投票,不做任何变更
统计投票
如果一台机器收到_半数以上
_的相同的投票(包括自身投票),那么这个投票对应的SID
即为准Leader

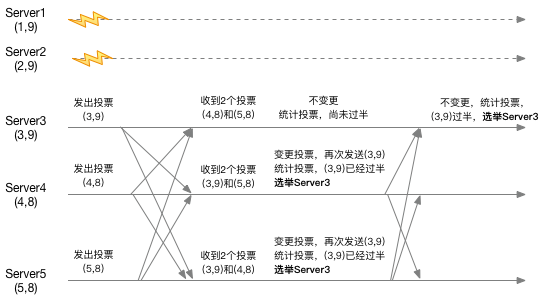

示例

生成新主进程周期
e'
:表示新的主进程周期,Ie'
:e'
对应的初始化历史记录,准Leader L
与Follower F
的工作流程
Follower F
将自己最后接受的事务Proposal的epoch值CEPOCH(F.p)
发送给准Leader L
- 当
准Leader L
接收来自半数或以上
Follower的CEPOCH(F.p)
消息后,从这些CEPOCH(F.p)
消息中选取出最大的epoch
值,然后加1
,即为e'
,最后生成NEWEPOCH(e')
消息并发送给这些半数或以上
Follower - 当
Follower
接收到来自准Leader L
的NEWEPOCH(e')
消息后,检查当前的CEPOCH(F.p)是否小于e'
,如果是,则将CEPOCH(F.p)
更新为e'
,同时向准Leader L
发送ACK-E
消息(包含当前Follower
的epoch值CEPOCH(F.p)
以及该Follower
已经处理过的事务Proposal序列 _hf
_) - 当
准Leader L
接收到来自半数或以上
_的Follower
的ACK-E
消息后,准Leader L
会从这半数或以上
_的Follower
中选取一个Follower F
,并将其 _hf
_作为初始化历史记录Ie'
,假若选取F
,那么∀F'∈Q
,满足下面的其中1个条件CEPOCH(F'.p)<CEPOCH(F.p)
CEPOCH(F'.p)==CEPOCH(F.p) && (F'.zxid≺F.zxid || F'.zxid==F.zxid )
同步:准Leader ➔ 正式Leader
准Leader L
与与Follower F
的工作流程
准Leader L
向Quorum
中的Follower
发送NEWLEADER(e',Ie')
消息- 当
Follower F
接收到准Leader L
的NEWLEADER(e',Ie')
消息后- 如果
Follower F
的CEPOCH(F.p)≠e'
,不参与本轮的同步,直接进入发现阶段
- 如果
CEPOCH(F.p)=e'
,那么Follower
会执行事务应用操作
,即∀<v,z>∈Ie'
,Follower
都会接受<e',<v,z>>
,最后Followe
会向准Leader L
发送ACK-LD
消息,表示已经接受并处理Ie'
中所有的事务Proposal
- 如果
- 当
准Leader L
接收到半数或以上
_的Follower
的ACK-LD
消息后,向所有
的Follower
发送Commit-LD
消息,此时准Leader L
完成同步
阶段,成为 _正式Leader
- 当
Follower
接收到Commit-LD
消息后,就会依次提交所有Ie'
中尚未处理
的事务Proposal
广播
广播阶段类似于2PC
,ZAB协议
移除了2PC的事务回滚
,因此Follower
只能回复ACK
或者不回复
,Leader
主要收到_半数或以上
_的ACK
,就可以发送Commit
,这样的设计很容易带来数据不一致性
,因此才需要崩溃恢复模式
(Leader选举+数据同步)
工作流程
Leader L
接收到客户端新的事务请求
后,会生成对应的事务Proposal<e',<v,z>>
,并根据ZXID的顺序
向所有Follower
发送Propose<e',<v,z>>
,其中epoch(z)=e'
Follower
根据消息接收的先后顺序来处理这些来自Leader
的事务Proposal
,并将它们追加到hf
,之后给Leader
反馈ACK
消息- 当
Leader
接收到来自半数或以上
Follower针对Propose<e',<v,z>>
的ACK
消息后,就会向所有Follower
发送Commit<e',<v,z>>
消息 - 当
Follower
接收到来自Leader
的Commit<e',<v,z>>
消息后,就会开始提交事务Proposal<e',<v,z>>
,此时必定已经提交了事务Proposal<e',<v',z'>>
,其中<v',z'> ∈ hf,z'≺z
两种特殊情况
提交已被Leader Commit的事务
发生场景
Leader
发送Propose
请求,Follower F1
和Follower F2
都向Leader
回复了ACK
,Leader
向所有的Follower
发送Commit
请求并Commit自身
,此时Leader
宕机,Leader已经Commit
,但Follower尚未Commit
,数据不一致
处理方式
选举F.zxid
最大的Follower
成为新的准Leader
,由于旧Leader
宕机前,_半数或以上
_的Follower曾经发送ACK
消息,新的准Leader
必然是这半数或以上Follower
的一员;新的准Leader
会发现自身存在已经Propose但尚未Commit的事务Proposal
,新的准Leader
会向所有的Follower
先发送Propose
请求,再发送Commit
请求
丢弃只被Leader Propose的事务
发生场景
Leader
收到了事务请求
,将其包装成了事务Proposal
,此时Leader
宕机,Follower
并没有收到Propose
请求,Follower
进入选举阶段,选举产生新Leader
,旧的Leader重启
,以Follower
的角色加入集群,此时旧Leader
上有一个多余的事务Proposal
,数据不一致
处理方式
新的准Leader
会根据自己服务器上最后被提交的事务Proposal
和Follower的事务Proposal
进行对比,然后新的准Leader
要求Follower
执行一个回退操作
,回退到一个已经被集群半数以上机器提交的最新的事务Proposal

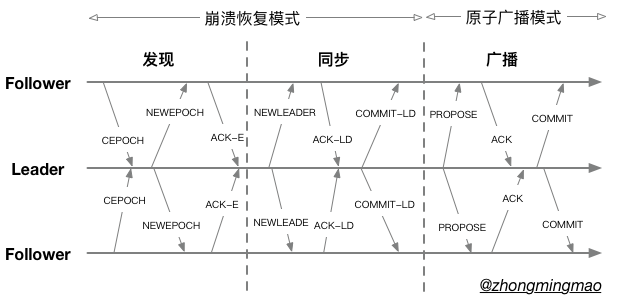

三阶段示意图

运行分析
运行状态切换
- 组成
ZAB协议
的所有进程启动
的时候,初始状态为LOOKING
- 如果进程发现
已经存在新的(准)Leader
,马上切换到FOLLOWING
状态,并开始和(准)Leader保持同步 - 处于
LOOKING
状态的进程称为Follower
,处于LEADING
状态的进程称为Leader
- 当检测到
Leader
崩溃或放弃领导地位,其余Follower
会切换到LOOKING
状态,并开始新一轮的选举 - 在
ZAB协议
运行过程中,每个进程的状态都会在LOOKING
、FOLLOWING
和LEADING
之间不断地转换 - 完成
Leader选举
阶段,进程成为准Leader
,完成数据同步
阶段,准Leader成为正式Leader
准Leader
接收来自半数或以上
的Follower进程针对Le'
的NEWLEADER(e',Ie')
的ACK-LD
消息,那么Le'
正式成为了周期e'
的Leader
- 在
原子广播
阶段,Leader
会为每一个与自己保持同步的Follower
创建一个操作队列
,Leader
与所有的Follower
之间需要通过心跳检测
机制来感知彼此。如果在指定的超时时间内Leader
无法从半数或以上
的Follower那里接收到心跳检测
或者TCP连接断开
,Leader
和所有的Follower
都会切换到LOOKING
状态
